Пневмоблоки кондиционирования типа БК1(2)-М с манометром, аварийным клапаном на выходе или выходе и с абсолютной тонкостью фильтрации 5 мкм

Описание Доставка Оплата

Цены на блоки кондиционирования БК1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм, манометром и аварийным клапаном на входе (1) или на выходе (2) и абсолютной тонкостью фильтрации 5 мкм (цены указаны без НДС)

БК1(2)-М-6	7345
БК1(2)-М-10	8148
БК1(2)-М-16	8145
БК(2)-М-25	13330

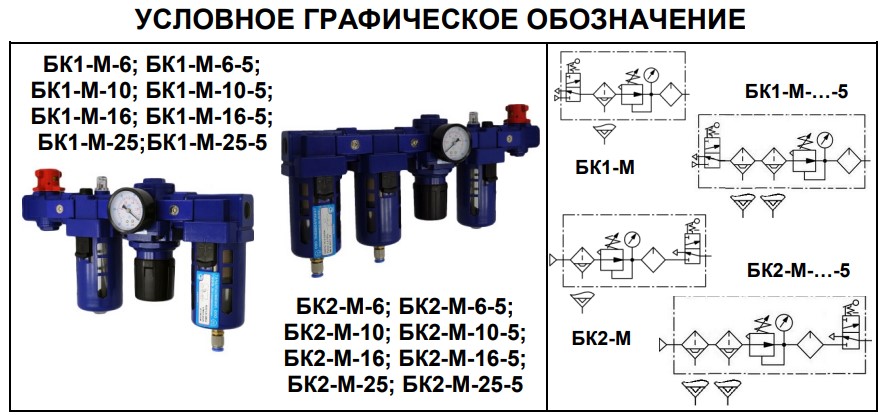

Условное графическое обозначение блоков кондиционирования БК1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм, манометром аварийным и клапаном на входе (1) или на выходе (2) и абсолютной тонкостью фильтрации 5 мкм

Условно-графическое обозначение блоков подготовки воздуха БК1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм

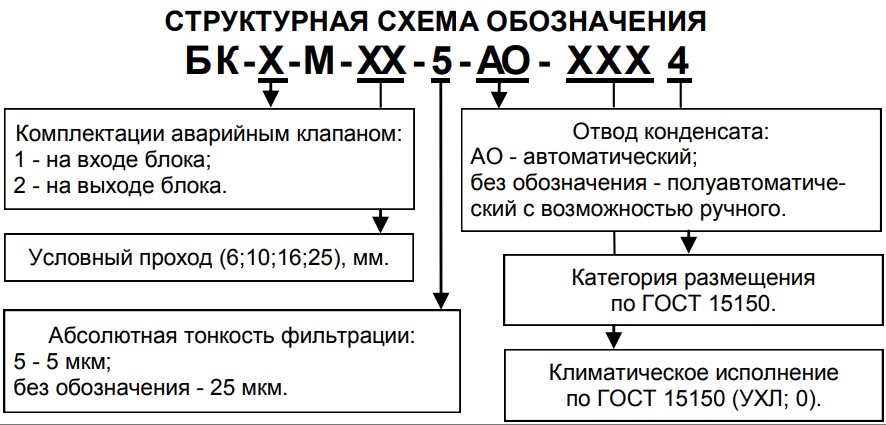

Структурная схема обозначения блоков кондиционирования типа БК1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм, манометром и аварийным клапаном на входе (1) или на выходе(2) и абсолютной тонкостью фильтрации 5 мкм

Структурное обозначение блоков подготовки воздуха БК1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм

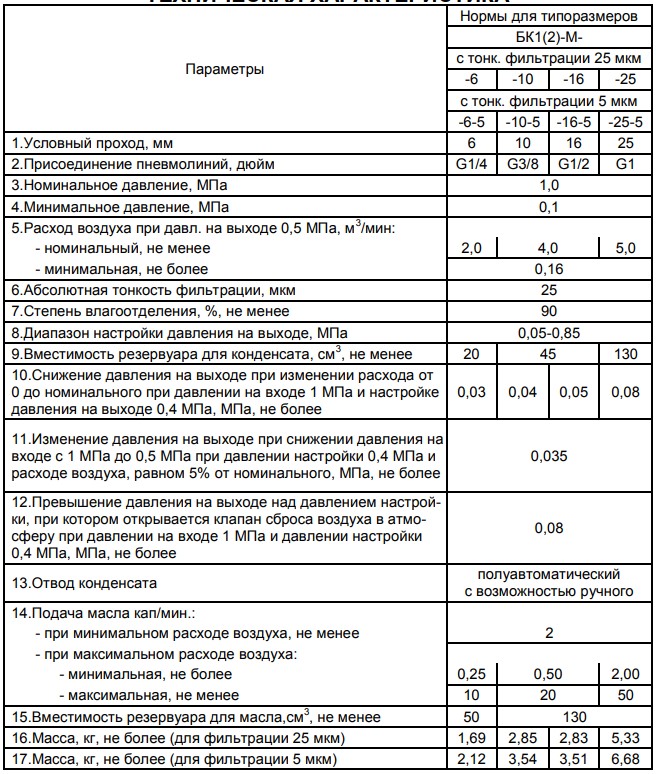

Технические характеристики блоков кондиционирования типа БК1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм, манометром и аварийным клапаном на входе (1) или на выходе(2) и абсолютной тонкостью фильтрации 5 мкм

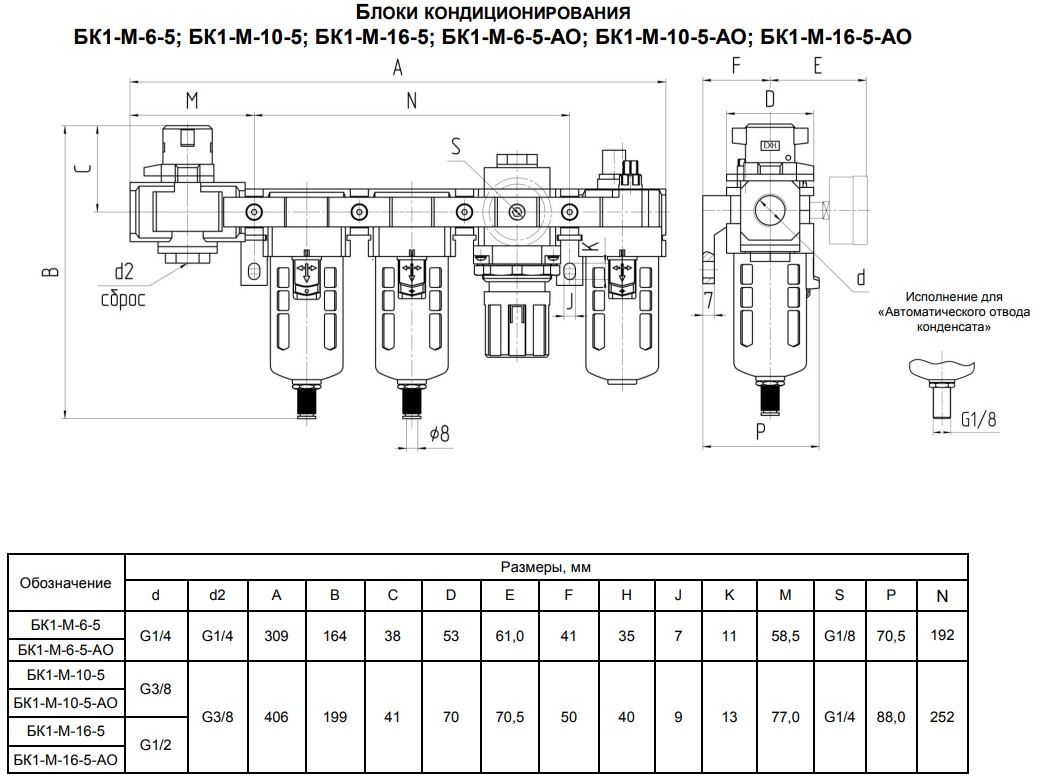

Габаритные и присоединительные размеры блоков кондиционирования типа БК1-М с условным проходом (Ду) 6; 10; 16 мм, манометром, аварийным клапаном на входе (1) и абсолютной тонкостью фильтрации 5 мкм – БК1-М-6-5, БК1-М-10-5, БК1-М-16-5

габариты БК1-М с условным проходом (Ду) 6; 10; 16 мм с манометром и абсолютной тонкостью фильтрации 5 мки

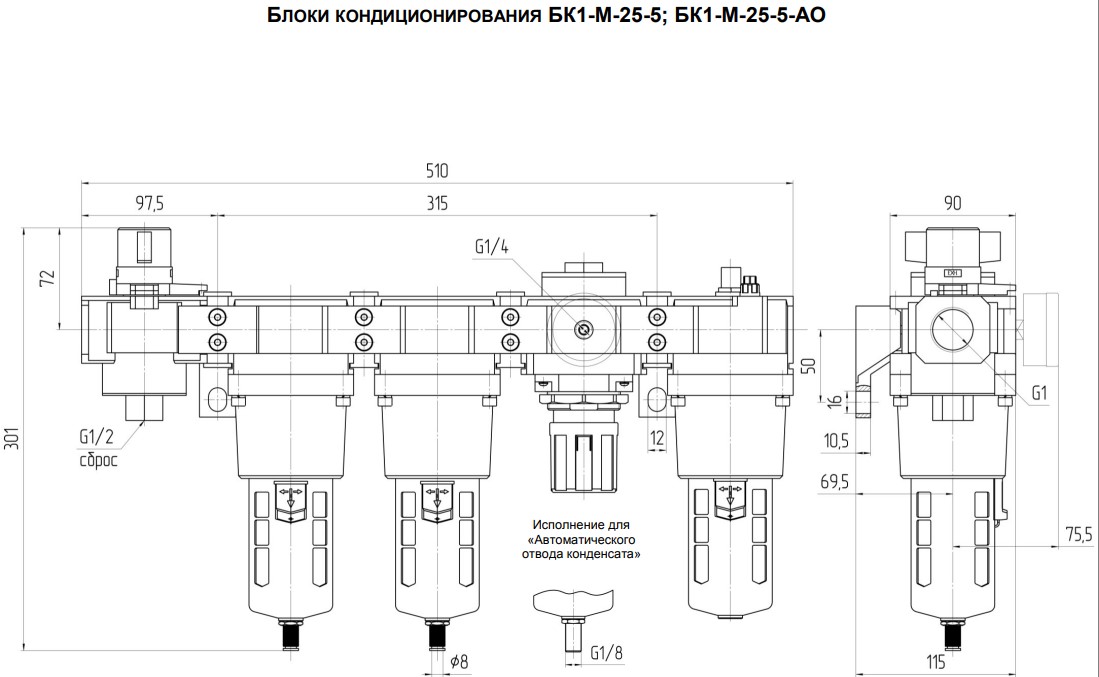

Габаритные и присоединительные размеры блоков кондиционирования БК1-М с условным проходом (Ду) 25 мм, с манометром, аварийным клапаном на входе и абсолютной тонкостью фильтрации 5 мкм — БК1-М-25-5

Габаритные и присоединительные размеры блоков кондиционирования БК1-М-25-5

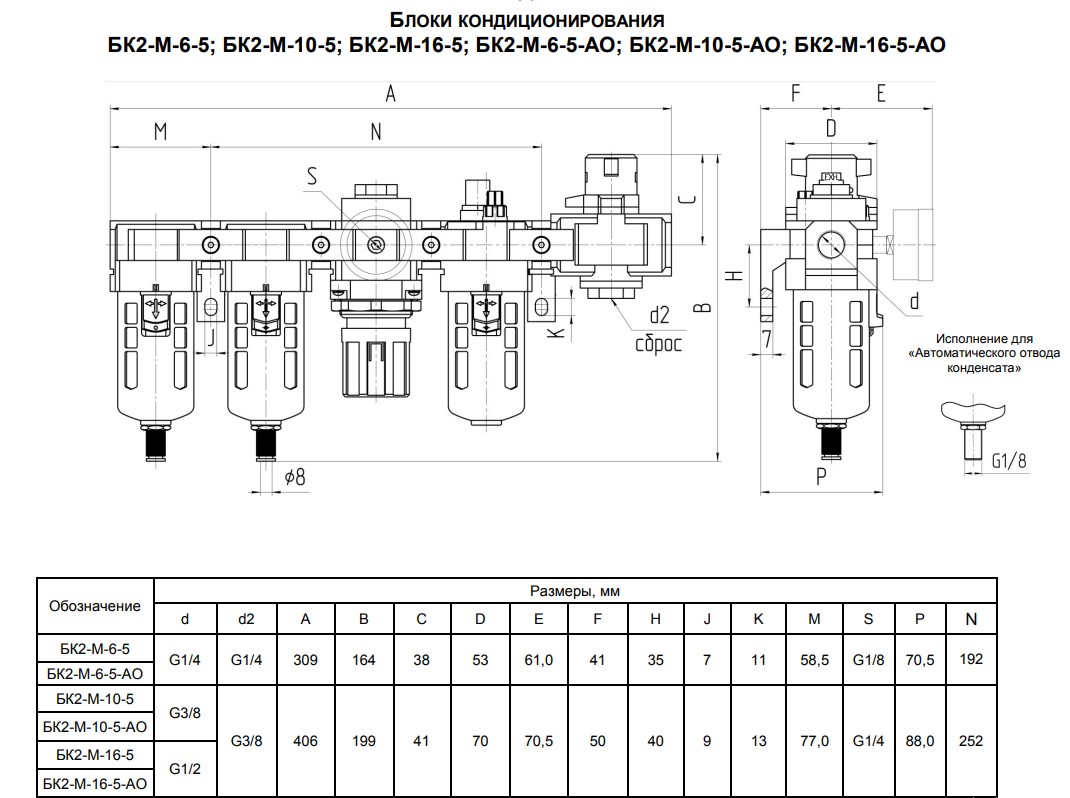

Габаритные и присоединительные размеры блоков кондиционирования типа БК2-М с условным проходом (Ду) 6; 10; 16 мм, с манометром, и аварийным клапаном на выходе и абсолютной тонкостью фильтрации 5 мкм – БК2-М-6-5, БК2-М-10-5, БК2-М-16-5

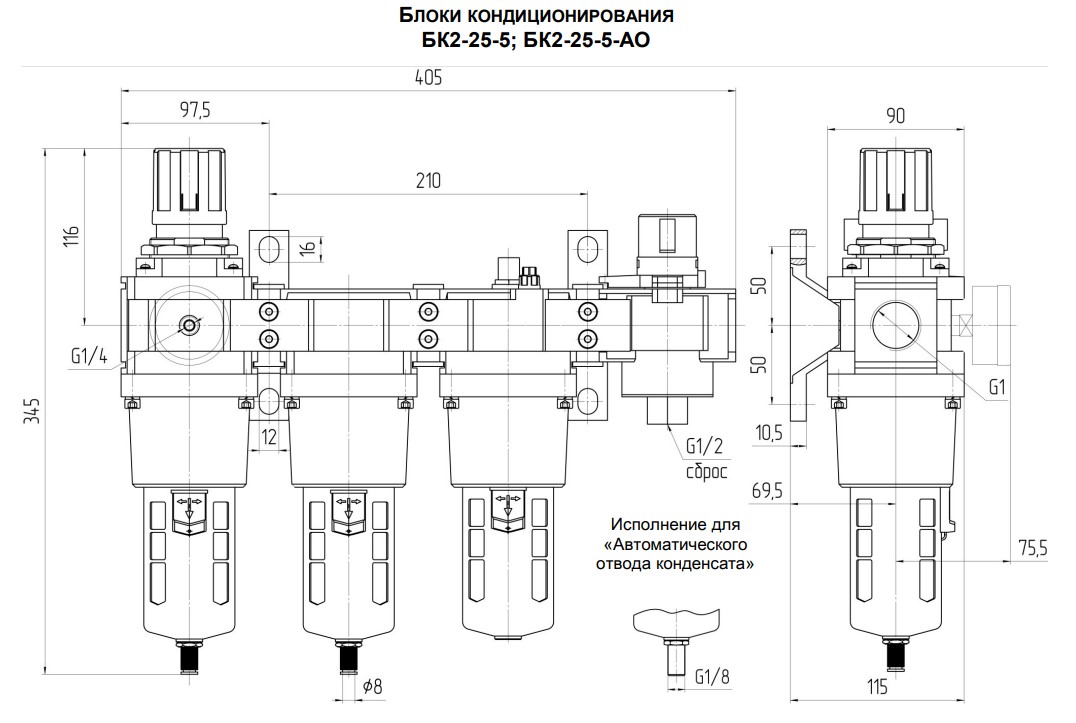

Габаритные и присоединительные размеры блоков кондиционирования БК2-М с условным проходом (Ду) 25 мм и аварийным клапаном на выходе и абсолютной тонкостью фильтрации 5 мкм – БК2-М-25-5

Блоки кондиционирования с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия .

Рабочая среда – сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит фильтрвлагоотделитель типа П-ФВ, пневмоклапан редукционный типа П-РК и маслораспылитель типа П-М, а так же аварийный клапан типа БК-…-100, который установлен на входе или выходе блока с проставками между ними для крепежных кронштейнов. Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтрвлагоотделитель типа П-ФВ-…-5.

Из пневмосети сжатый воздух поступает во входное отверстие «ВХ» фильтра.

Для настройки давления служит винт пневмоклапана, при вращении которого устанавливается необходимое давление на выходе блока. Рукоятка винта фиксируется в нужном положении путем нажатия.

Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока.

По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.

Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.

При монтаже блоков, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

Установка манометра производится в корпусе блока подготовки воздуха П-РК.

Уровень масла контролируется визуально и находится между рисками.

Пример записи при заказе блока кондиционирования с аварийным клапаном на входе, условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4

БЛОК КОНДИЦИОНИРОВАНИЯ БК1-М-10 УХЛ 4
