Блоки кондиционирования БК с манометром и абсолютной точностью фильтрации 5 мкм БК-6-5; БК-10-5; БК-16-5, БК-25-5

Описание Доставка Оплата

Цены на блоки кондиционирования БК с манометром и абсолютной точностью фильтрации 5 мкм (указаны без НДС)

БК-6-5	4158
БК-10-5	5466
БК-16-5	5466
БК-25-5	7272

Условное графическое обозначение блоков кондиционирования БК с манометром и абсолютной точностью фильтрации 5 мкм

Условно-графическое обозначение блоков подготовки воздуха БК

Структурная схема обозначения блоков кондиционирования типа БК с манометром и абсолютной точностью фильтрации 5 мкм

Структурное обозначение блоков подготовки воздуха БК

Технические характеристики блоков кондиционирования БК с манометром и абсолютной точностью фильтрации 5 мкм

технические характеристики блоков подготовки воздуха БК

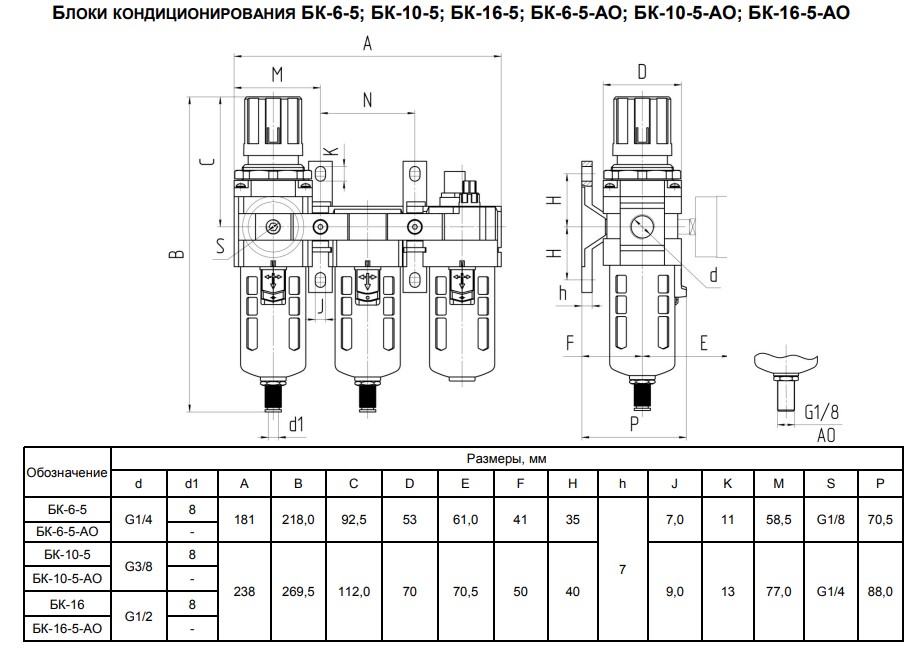

Габаритные и присоединительные размеры блоков кондиционирования БК с манометром и абсолютной точностью фильтрации 5 мкм — БК-6-5; БК-10-5; БК-16-5

блоки кондиционирования габариты БК-6-5; БК-10-5; БК-16-5

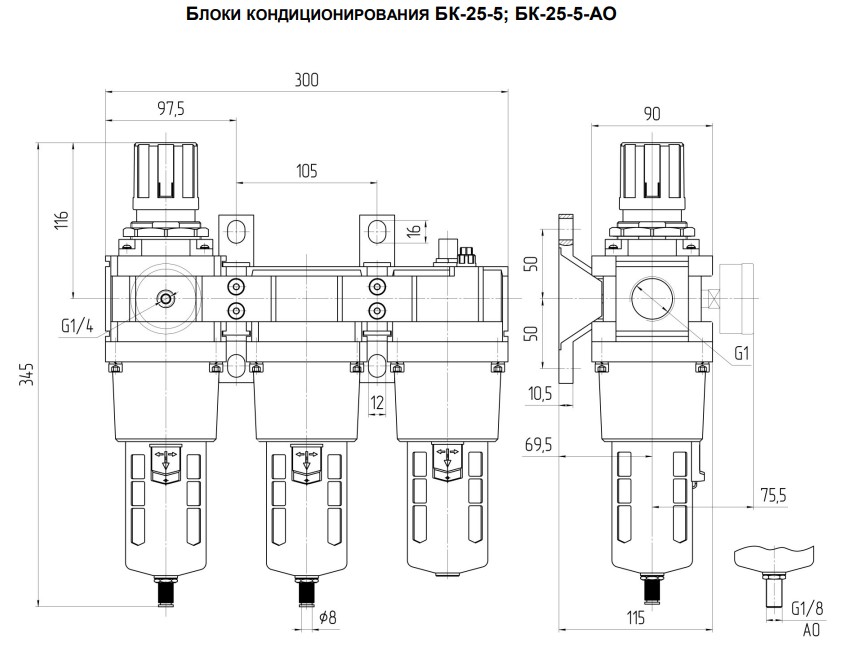

Габаритные и присоединительные размеры блоков кондиционирования БК с автоматическим отводом конденсата и с манометром — БК-25-5

Блоки кондиционирования БК-25-5

Блоки кондиционирования с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит блок подготовки воздуха типа П-ФРК и маслораспылитель типа П-М с проставкой между ними для установки крепежного кронштейна. Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ.

Из пневмосети сжатый воздух поступает во входное отверстие «ВХ», блока подготовки воздуха типа П-ФРК, который состоит из фильтра влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.

Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически - при отсутствии давления на выходе блока.

По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.

Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

В металлических кожухах, защищающих прозрачные стаканы блока кондиционирования, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала. Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.

Блоки кондиционирования должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха П-ФРК.
