Пневмоблоки кондиционирования типа БК-Р с условным проходом 5,10,16,25

Увеличить
Увеличить
БК-Р (6,10,16,25)
БК-Р (6,10,16,25)
Пневмоаппарат
Цена: 4 694 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на блоки кондиционирования БК-Р с манометром и реле QPF (без НДС)

БК-Р-6 4694
БК-Р-10 5959
БК-Р-16 5959
БК-Р-25 7854

Цены на блоки кондиционирования БК-Р с манометром и реле РД4/25М-10 (без НДС)

БК-Р-6 5565
БК-Р-10 6825
БК-Р-16 6825
БК-Р-25 8925

Условное графическое обозначение блоков кондиционирования БК с манометром и реле QPF / РД4/25М-10

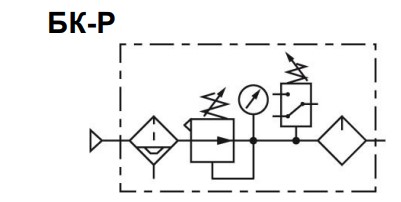

Условно-графическое обозначение блоков подготовки воздуха БК-Р

Структурная схема обозначения блоков кондиционирования типа БК с манометром и реле QPF / РД4/25М-10

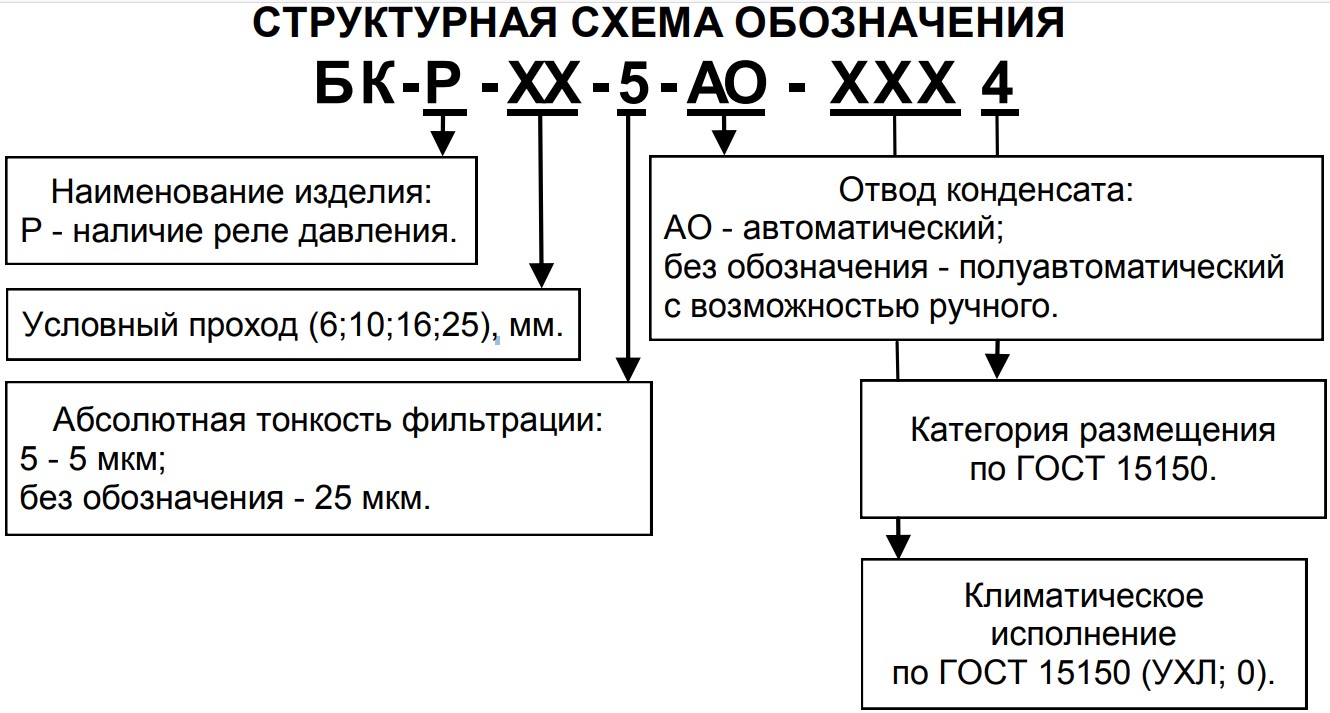

Структурное обозначение блоков подготовки воздуха БК-Р с манометром и реле QPF

Технические характеристики блоков кондиционирования БК с манометром и реле QPF / РД4/25М-10

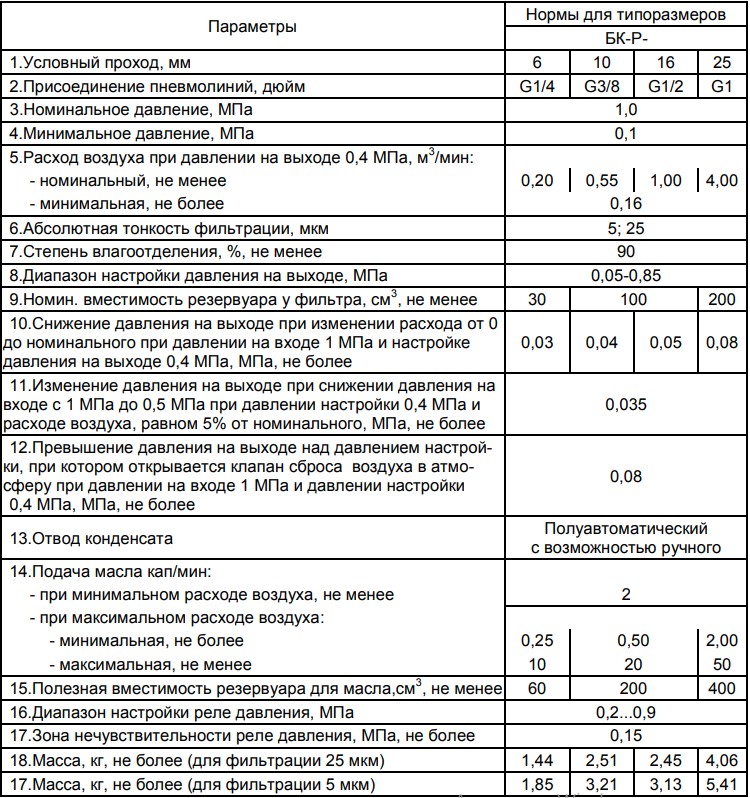

технические характеристики блоков подготовки воздуха БК-Р с манометром и реле QPF

Габаритные и присоединительные размеры блоков кондиционирования БК с манометром и реле QPF / РД4/25М-10 – БК-Р-6, БК-Р-10, БК-Р-16

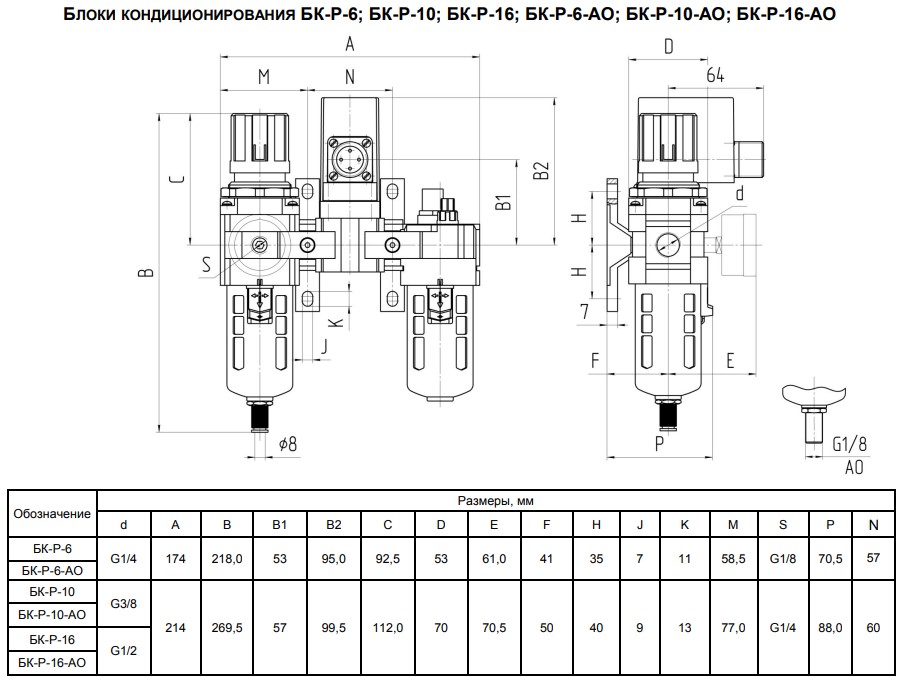

блоки кондиционирования габариты БК-Р-6; БК-Р-10; БК-Р-16

Габаритные и присоединительные размеры блоков кондиционирования БК с манометром и реле QPF / РД4/25М-10— БК-Р-25

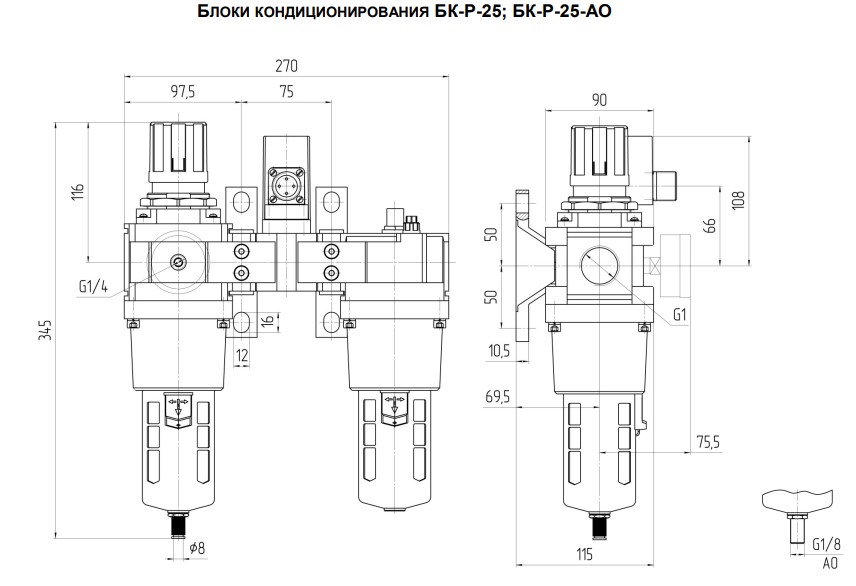

Блоки кондиционирования БК-Р-25

Блоки кондиционирования с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра. Рабочая среда – сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит блок подготовки воздуха типа П-ФРК; маслораспылитель типа П-М с проставкой между ними для установки реле давления РД-4/25М-10 и крепежного кронштейна. Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ.

Реле давления позволяет получить электрический сигнал на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня.

Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.

Из пневмосети воздух подводится к отверстию «ВХ», блока подготовки воздуха П-ФРК, который состоит из фильтра-влагоотделителя, выполненного в общем корпусе с пневмоклапаном редукционным.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия. В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, открываемое в ручную или автоматически при отсутствии давления.

По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.

Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

В кожухах, защищающих прозрачные стаканы блока, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала. Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля, в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.

Пример записи при заказе блока кондиционирования с реле давления, с условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4: БЛОК КОНДИЦИОНИРОВАНИЯ БК-Р-10 УХЛ 4
