Блоки кондиционирования типа БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

Описание Доставка Оплата

Цены на блоки кондиционирования БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм (без НДС)

БК1(2)-6	4578
БК1(2)-10	6237
БК1(2)-16	6237
БК1(2)-25	9713

Условное графическое обозначение блоков кондиционирования БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

Условно-графическое обозначение блоков подготовки воздуха БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

Структурная схема обозначения блоков кондиционирования типа БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

Структурное обозначение блоков подготовки воздуха БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

Технические характеристики блоков кондиционирования БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

технические характеристики блоков подготовки воздуха БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

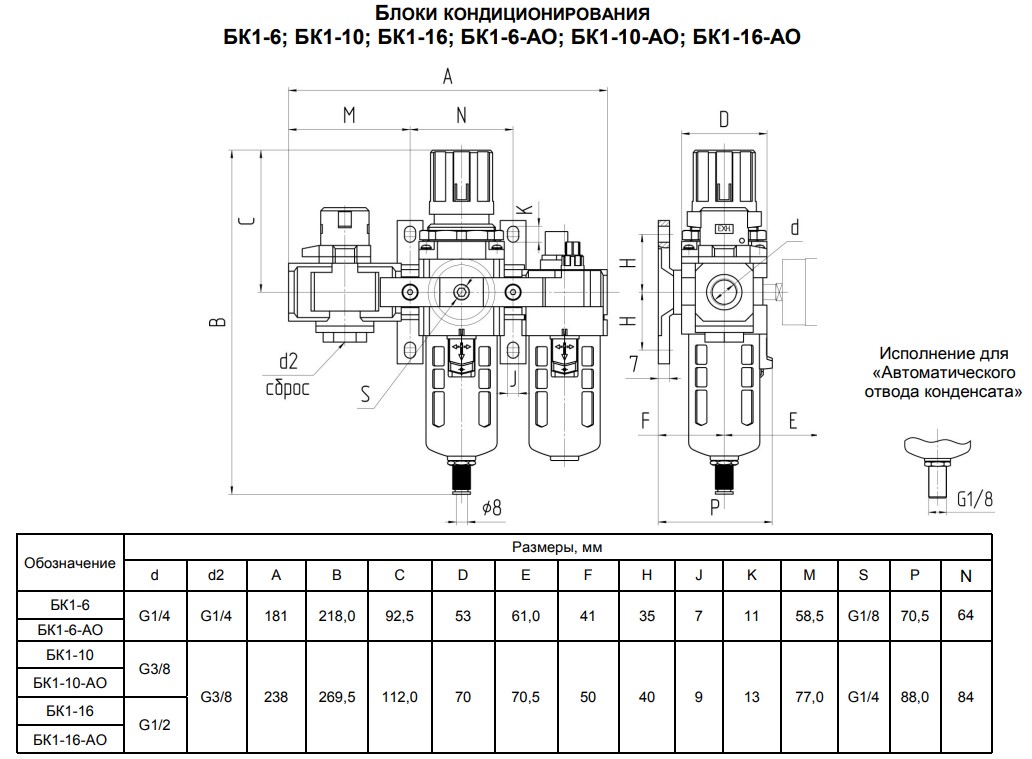

Габаритные и присоединительные размеры блоков кондиционирования БК1 с условным проходом (Ду) 6; 10; 16 мм – БК1-6, БК1-10, БК1-16

блоки кондиционирования габариты БК1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

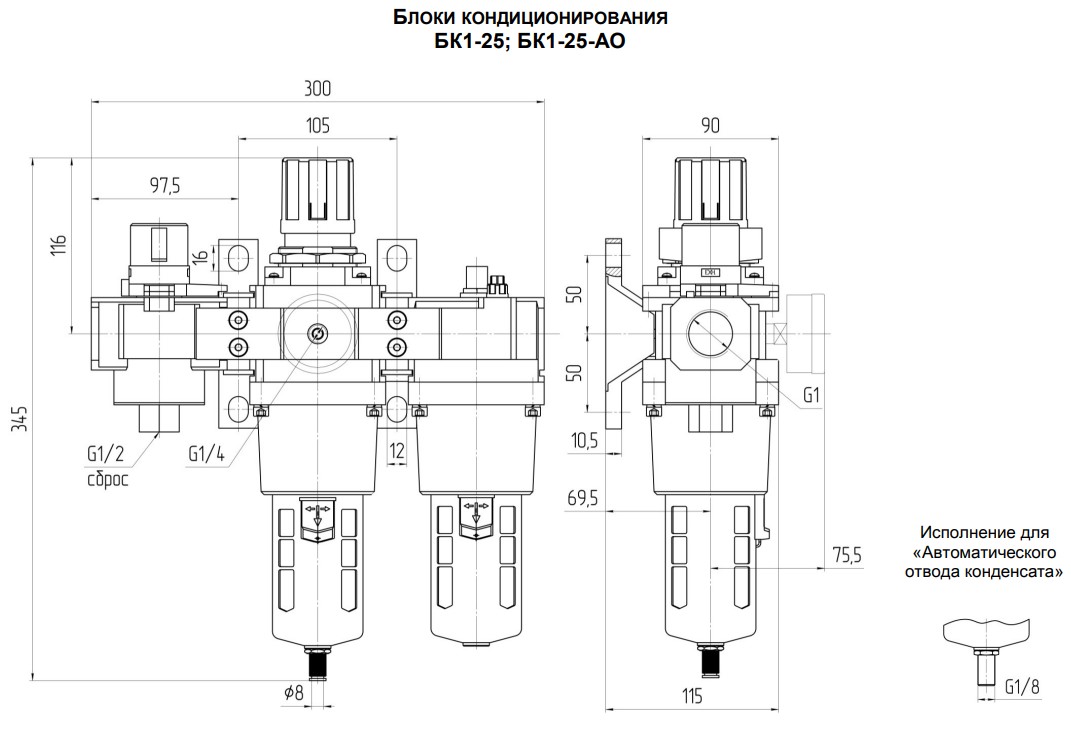

Габаритные и присоединительные размеры блоков кондиционирования БК1 с условным проходом (Ду) 25 мм – БК1-25

Габаритные и присоединительные размеры блоков кондиционирования БК1-25

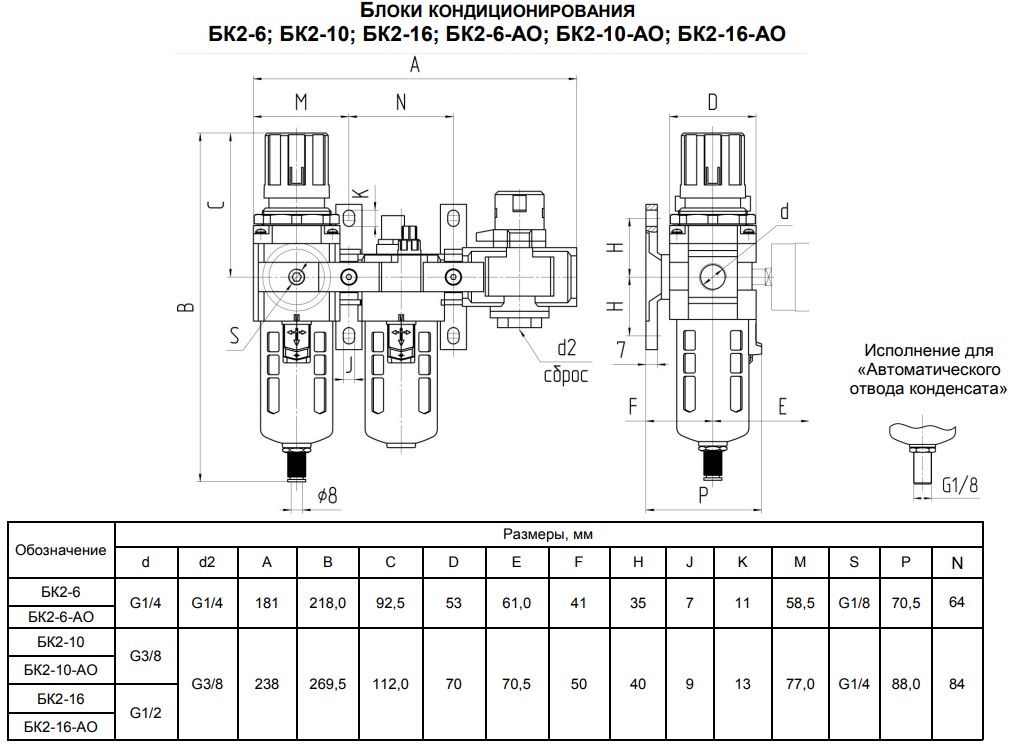

Габаритные и присоединительные размеры блоков кондиционирования БК2 с условным проходом (Ду) 6; 10; 16 мм – БК2-6, БК2-10, БК2-16

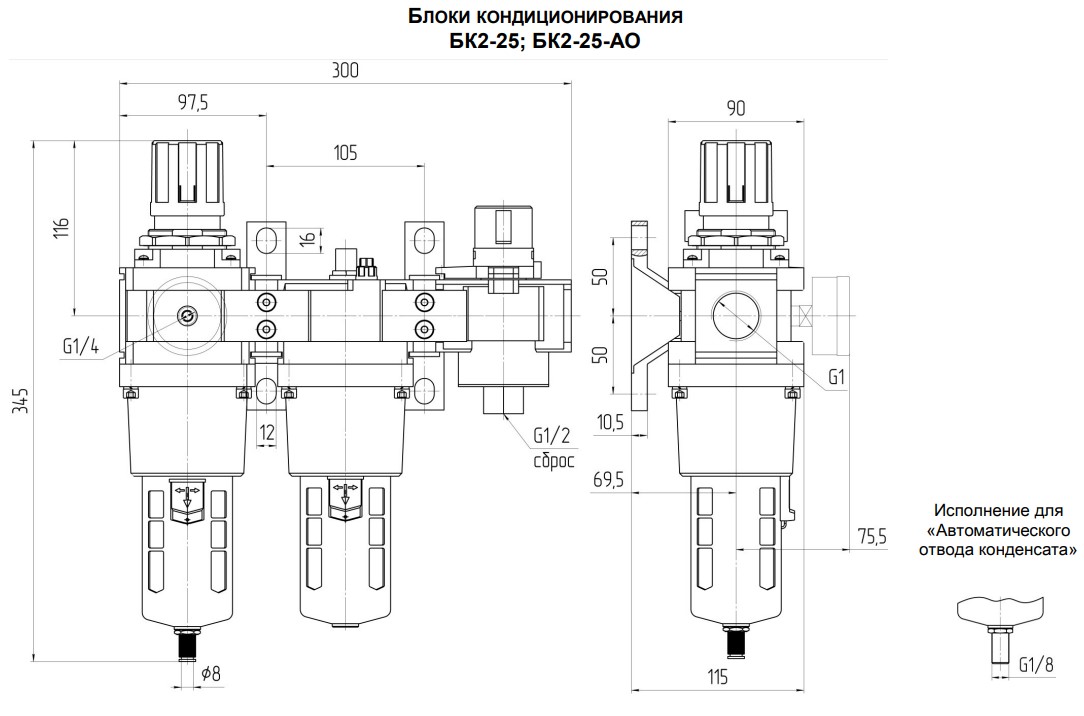

Габаритные и присоединительные размеры блоков кондиционирования БК2 с условным проходом (Ду) 25 мм

Габаритные и присоединительные размеры блоков кондиционирования БК2 -25 мм

Блоки кондиционирования с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит блок подготовки воздуха типа П-ФРК, маслораспылитель типа П-М, аварийный клапан типа БК-…-100, который установлен на входе или выходе блока с проставкой между ними для крепежных кронштейнов.

Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5.

Аварийный клапан позволяет перекрыть подачу сжатого воздуха в систему. Из пневмосети воздух подводится к отверстию «ВХ» аварийного клапана или блока подготовки воздуха П-ФРК, который состоит из фильтравлагоотделителя, выполненного в общем корпусе с пневмоклапаном редукционным.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, открываемое в ручную или автоматически при отсутствии давления.

По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5). Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона. Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

В кожухах, защищающих прозрачные стаканы блока, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала. Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля, в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока. Установка манометра производится в корпусе блока подготовки воздуха П-ФРК.

Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.

Пример записи при заказе блока кондиционирования с аварийным клапаном на входе, с условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4:
БЛОК КОНДИЦИОНИРОВАНИЯ БК1-10 УХЛ 4
