Блоки кондиционирования типа БКВ

Увеличить
БКВ (6,10,16,25)
БКВ (6,10,16,25)
Пневмоаппарат
Цена: 2 946 руб.
В наличии
шт.
нет оценок
Ваша оценка:
Описание Доставка Оплата

Цены на блоки кондиционирования с встроенным манометром БКВ, указаны без НДС

БКВ-6 2946
БКВ-10 4253
БКВ-16 4253
БКВ-25 6059

Условное графическое обозначение блоков кондиционирования БКВ с встроенным манометром

Условно-графическое обозначение блоков подготовки воздуха БКВ

Структурная схема обозначения блоков кондиционирования типа БКВ с встроенным манометром

Структурное обозначение блоков подготовки воздуха БКВ

Технические характеристики блоков кондиционирования БКВ с встроенным манометром

технические характеристики блоков подготовки воздуха БКВ

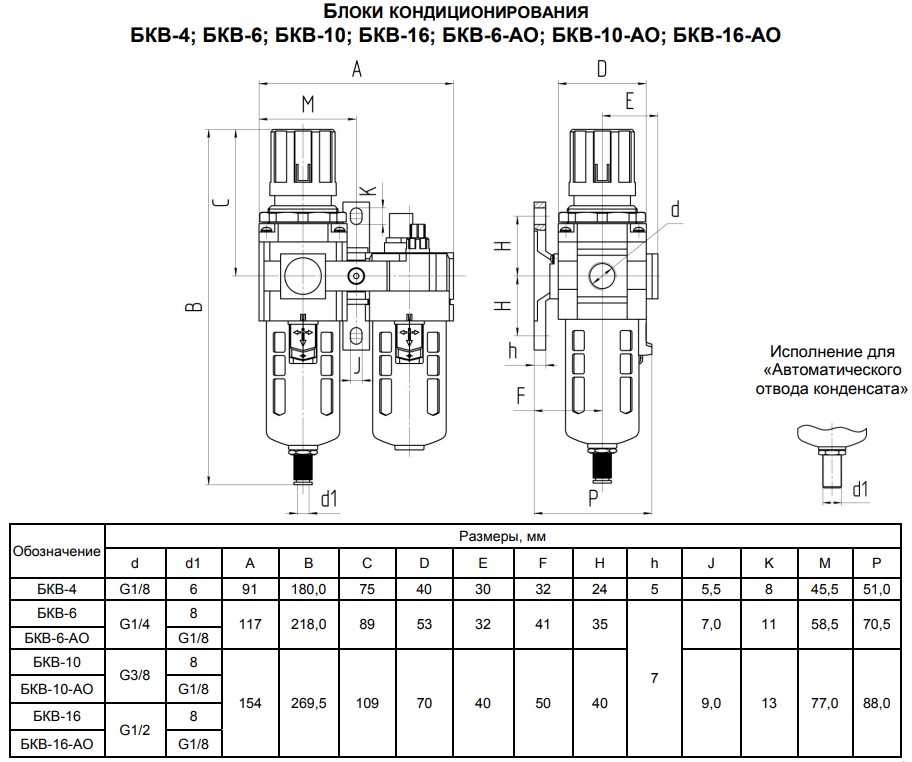

Габаритные и присоединительные размеры  блоков кондиционирования  БКВ-4; БКВ-6; БКВ-10; БКВ-16; БКВ-6-АО; БКВ-10-АО; БКВ-16-АО

блоки воздуха -габариты БКВ

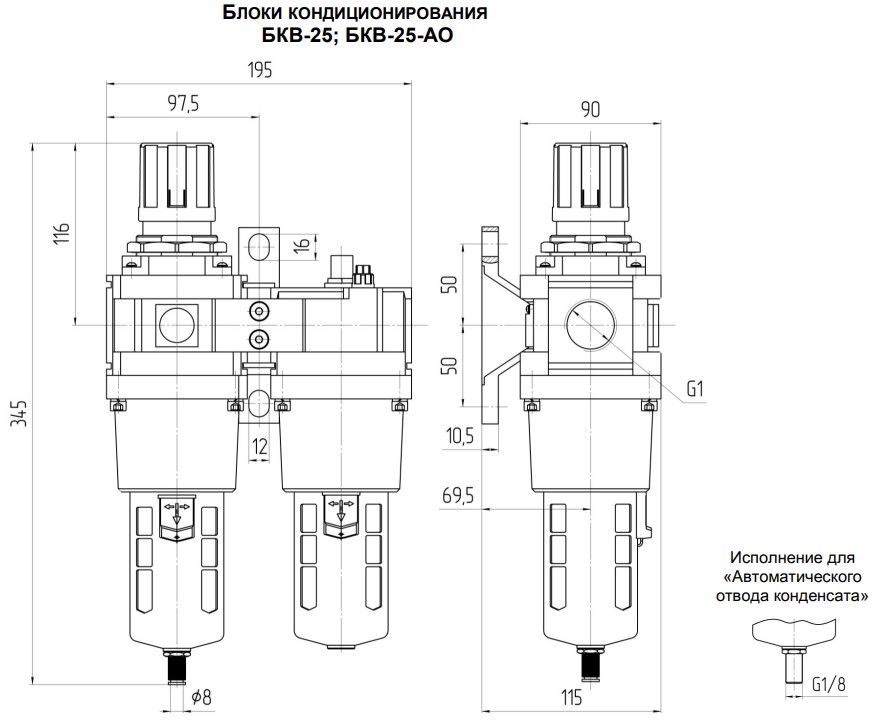

Габаритные и присоединительные размеры  блоков БКВ-25; БКВ-25-АО

Блоки кондиционирования БКВ-25; БКВ-25-АО

Блоки кондиционирования со встроенным манометром, с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит блок подготовки воздуха типа П-ФРКВ и маслораспылитель типа П-М с проставкой между ними для установки крепежного кронштейна.  Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5.

Из пневмосети сжатый воздух поступает во входное отверстие «ВХ», блока подготовки воздуха типа П-ФРКВ, который состоит из фильтра влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.

Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

Сброс конденсата осуществляется в ручную — путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически - при отсутствии давления на выходе блока.

По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.

Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

В металлических кожухах, защищающих прозрачные стаканы блока кондиционирования, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала. Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.

Блоки кондиционирования должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна. При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.


Пример записи при заказе блока кондиционирования со встроенным манометром, с условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4:

БЛОК КОНДИЦИОНИРОВАНИЯ БКВ-10 УХЛ 4
