Блоки кондиционирования типа БКВ1(2)-М с манометром и аварийным клапаном на входе (1) или выходе (2)

Описание Доставка Оплата

Цены на блоки кондиционирования БКВ1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм, манометром и аварийным клапаном на входе (1) или на выходе (2) (цены указаны без НДС)

БКВ1(2)-М-6	5534
БКВ1(2)-М-10	7077
БКВ1(2)-М-16	7077
БКВ(2)-М-25	10080

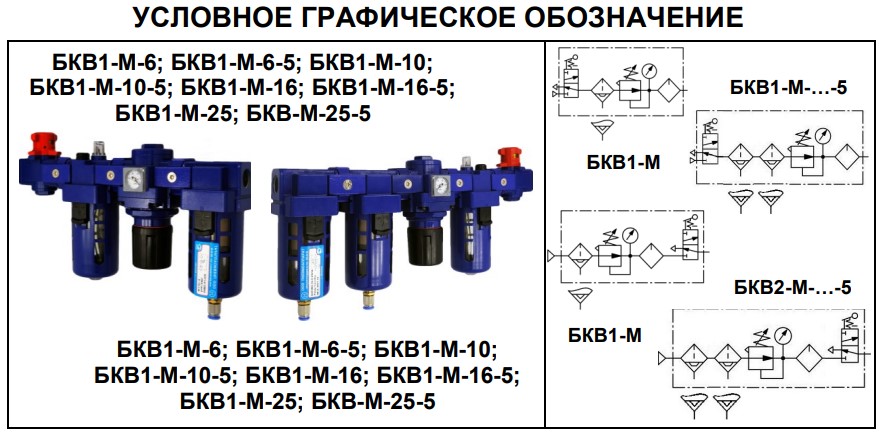

Условное графическое обозначение блоков кондиционирования БКВ1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм, манометром и аварийным и клапаном на входе (1) или на выходе (2)

Условно-графическое обозначение блоков подготовки воздуха БКВ1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм

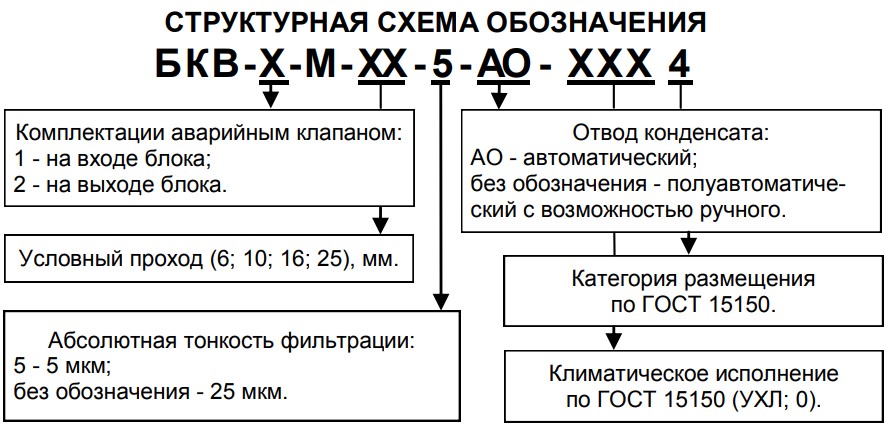

Структурная схема обозначения блоков кондиционирования типа БК1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм, манометром и аварийным клапаном на входе (1) или на выходе(2)

Структурное обозначение блоков подготовки воздуха БКВ1(2)-М 6; 10; 16; 25 мм

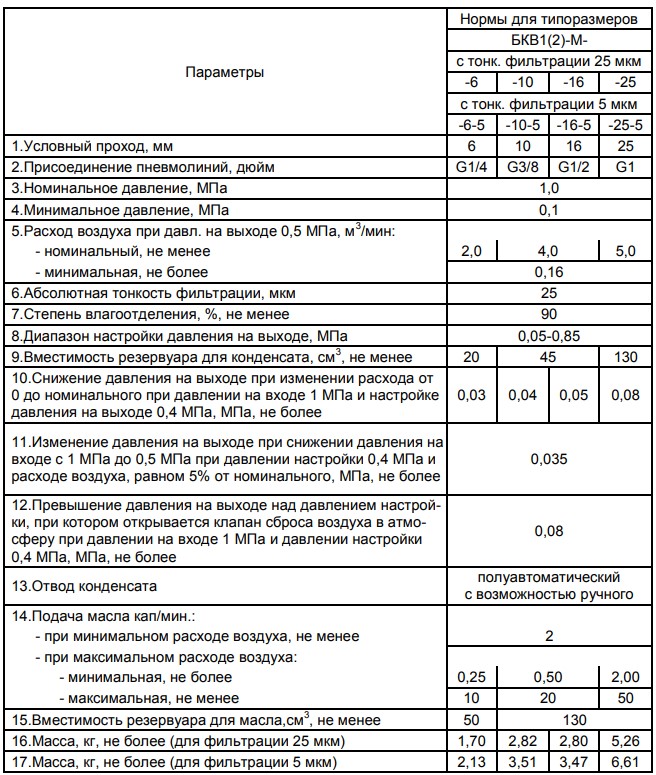

Технические характеристики блоков кондиционирования типа БКВ1(2)-М с условным проходом (Ду) 6; 10; 16; 25 мм, манометром и аварийным клапаном на входе (1) или на выходе(2)

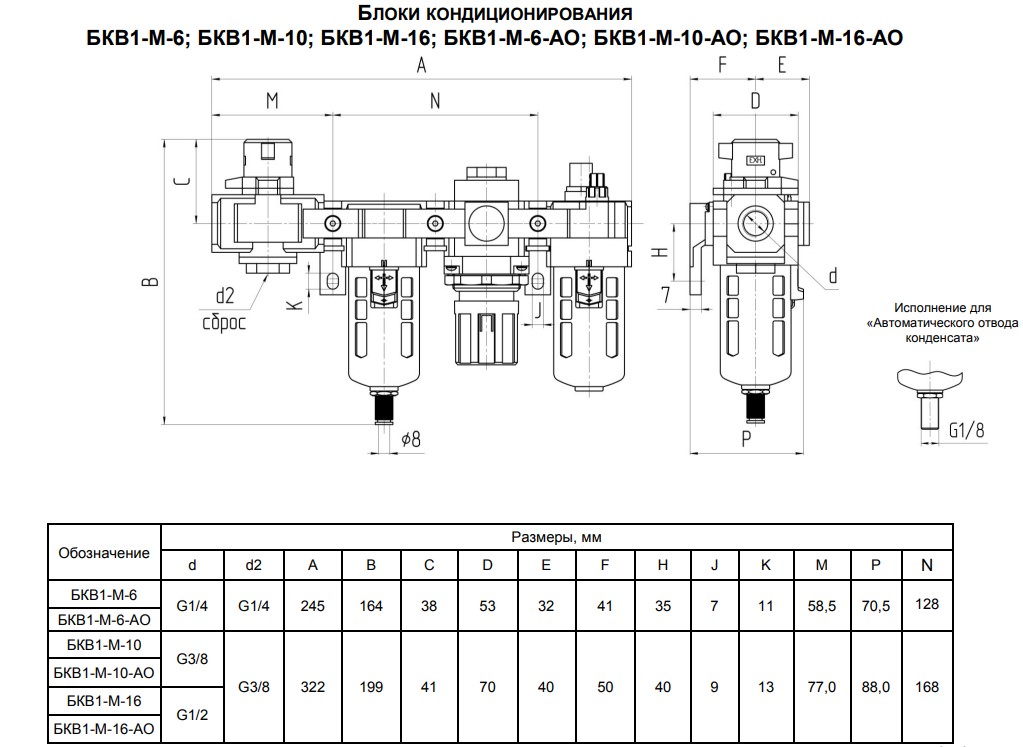

Габаритные и присоединительные размеры блоков кондиционирования типа БКВ1-М с условным проходом (Ду) 6; 10; 16 мм, манометром, аварийным клапаном на входе (1) – БКВ1-М-6, БКВ1-М-10, БКВ1-М-16

Габариты БКВ1-М с условным проходом (Ду) 6; 10; 16 мм с манометром

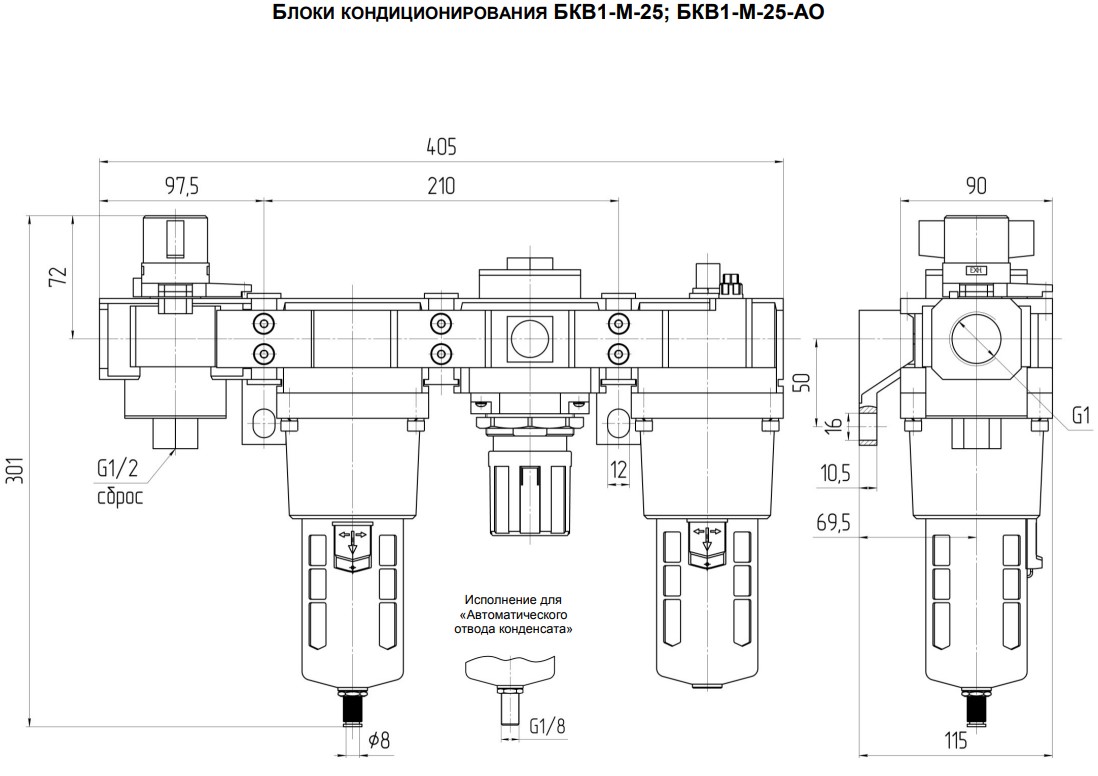

Габаритные и присоединительные размеры блоков кондиционирования БКВ1-М с условным проходом (Ду) 25 мм, с манометром, аварийным клапаном на входе— БКВ1-М-25

Габаритные и присоединительные размеры блоков кондиционирования БКВ1-М-25

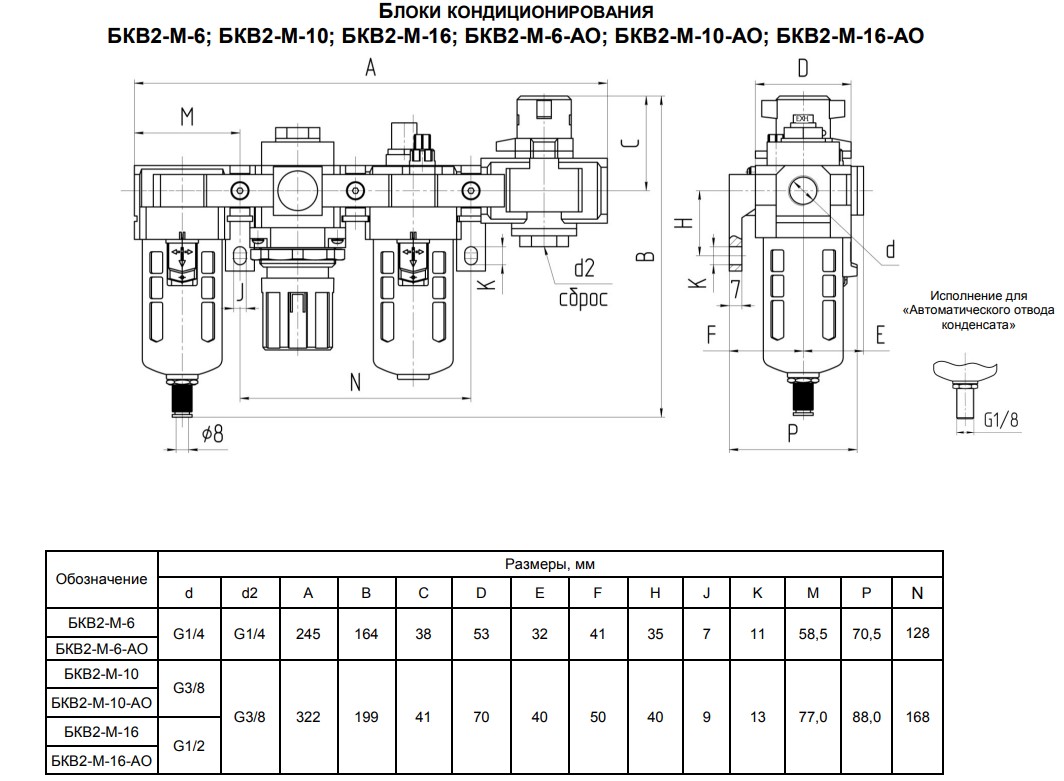

Габаритные и присоединительные размеры блоков кондиционирования типа БКВ2-М с условным проходом (Ду) 6; 10; 16 мм, с манометром, и аварийным клапаном на выходе – БКВ2-М-6, БКВ2-М-10, БКВ2-М-16

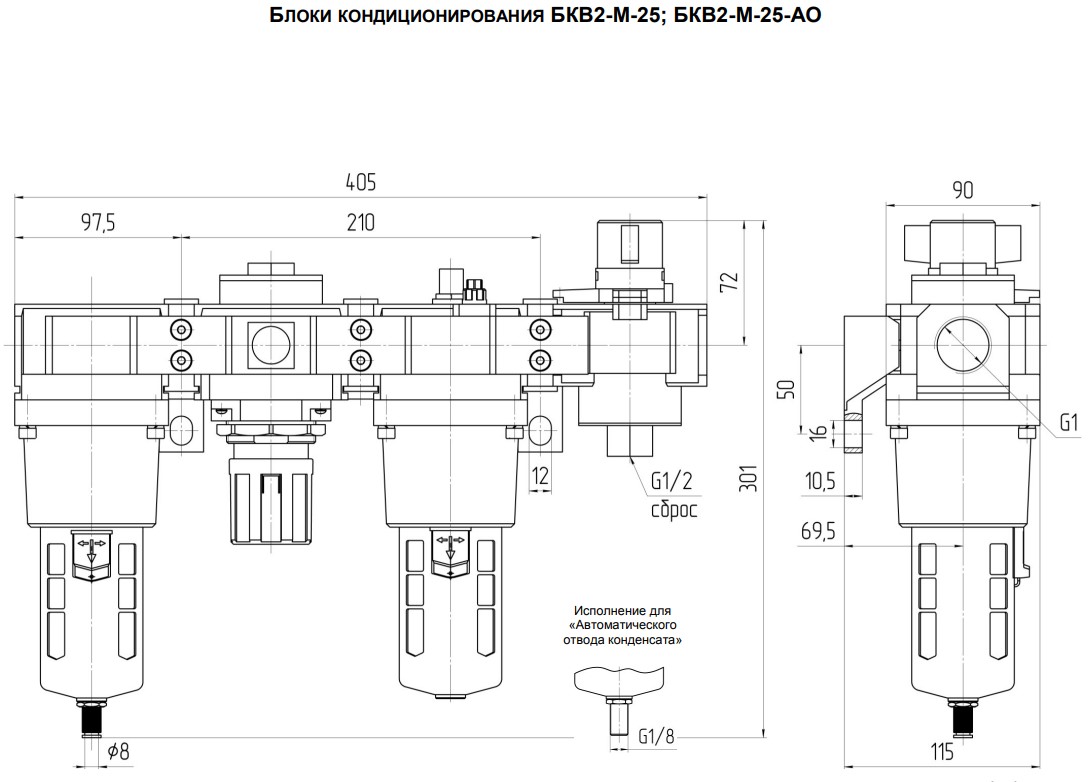

Габаритные и присоединительные размеры блоков кондиционирования БКВ2-М с условным проходом (Ду) 25 мм и аварийным клапаном на выходе – БКВ2-М-25

Блоки кондиционирования со встроенным манометром, с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит фильтрвлагоотделитель типа П-ФВ, пневмоклапан редукционный типа П-РК и маслораспылитель типа П-М, а так же аварийный клапан типа БК-…-100, который установлен на входе или выходе блока с проставками между ними для крепежных кронштейнов.

Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливае

тся дополнительный фильтрвлагоотделитель типа П-ФВ-…-5. Из пневмосети сжатый воздух поступает во входное отверстие «ВХ» фильтра. Для настройки давления служит винт пневмоклапана, при вращении которого устанавливается необходимое давление на выходе блока. Рукоятка винта фиксируется в нужном положении путем нажатия.

Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока.

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.

Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.

При монтаже блоков, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

Уровень масла контролируется визуально и находится между рисками.

Пример записи при заказе блока кондиционирования со встроенным манометром, аварийным клапаном на входе, условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4:

БЛОК КОНДИЦИОНИРОВАНИЯ БКВ1-М-10 УХЛ 4
