Пневмоблоки кондиционирования БКВ-М со встроенным манометром

Увеличить
Увеличить
БКВ-М - (4, 6, 10, 16, 25)
БКВ-М - (4, 6, 10, 16, 25)
Пневмоаппарат
Цена: 3 150 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на блоки кондиционирования БКВ-М с встроенным манометром (цены указаны без НДС)

БКВ-М-4 3150
БКВ-М-6 3843
БКВ-Р-10 4988
БКВ-Р-16 4988
БКВ-Р-25 6815

Условное графическое обозначение блоков кондиционирования БКВ-М с встроенным манометром и абсолютной тонкостью фильтрации 5 мкм

Условно-графическое обозначение блоков подготовки воздуха БКВ-М со встроенным манометром

Структурная схема обозначения блоков кондиционирования типа БКВ-М с встроенным манометром

Структурное обозначение блоков подготовки воздуха БКВ-Р со встроенным манометром и реле QPF

Технические характеристики блоков кондиционирования БКВ-М с встроенным манометром

технические характеристики блоков подготовки воздуха БКВ-М со встроенным манометром

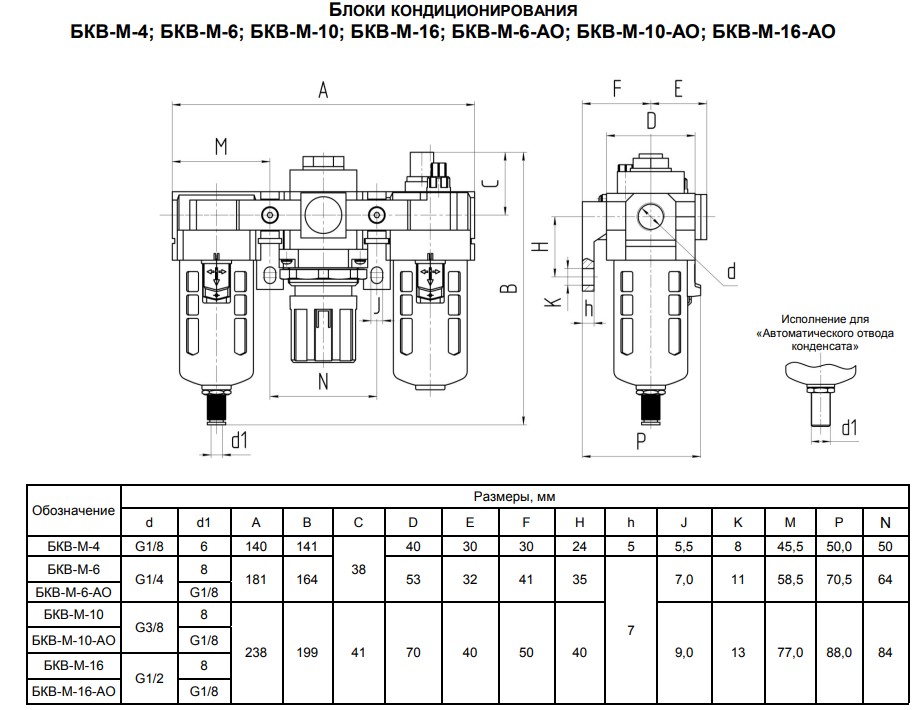

Габаритные и присоединительные размеры блоков кондиционирования БКВ-М с встроенным манометром – БКВ-М-4, БКВ-М-6, БКВ-М-10, БКВ-М-16

блоки кондиционирования габариты БКВ-Р с встроенным манометром

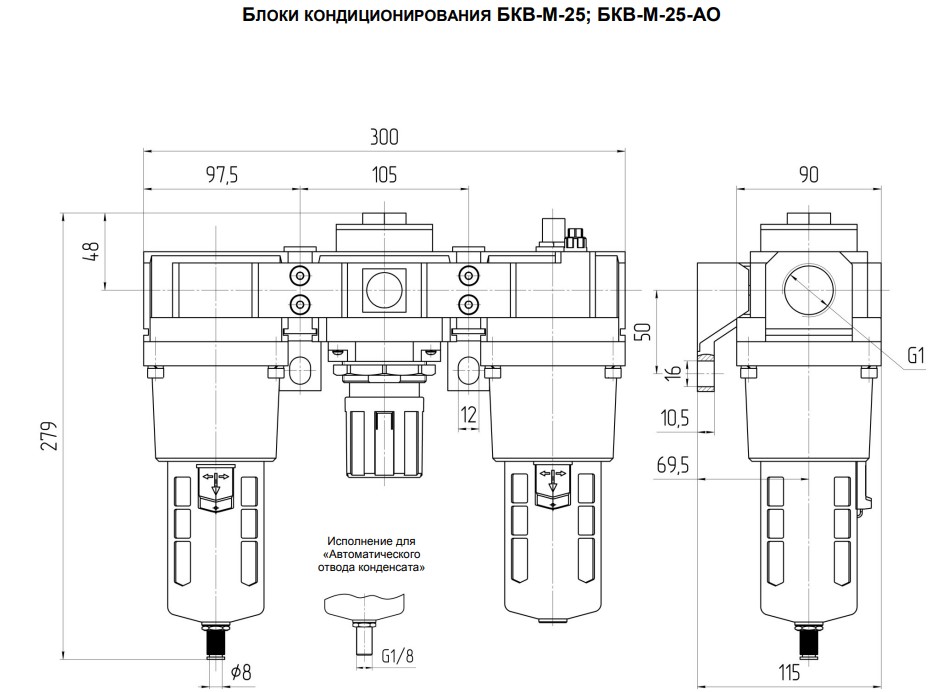

Габаритные и присоединительные размеры блоков кондиционирования БКВ-М  с встроенным манометром  – БКВ-М-25

Блоки кондиционирования БКВ-М с встроенным манометром

Блоки со встроенным манометром, с условным проходом (Ду) 4;  6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия .

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит фильтрвлагоотделитель типа П-ФВ, пневмоклапан редукционный типа П-РКВ и маслораспылитель типа П-М с проставками между ними для установки крепежных кронштейнов.

Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5. Из пневмосети сжатый воздух поступает во входное отверстие «ВХ» фильтра.

Для настройки давления служит винт пневмоклапана, при вращении которого устанавливается необходимое давление на выходе блока. Рукоятка винта фиксируется в нужном положении путем нажатия.

Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока.

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.

Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.

При монтаже блоков, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.

Уровень масла контролируется визуально и находится между рисками

Пример записи при заказе блока кондиционирования со встроенным манометром, с условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4:
БЛОК КОНДИЦИОНИРОВАНИЯ БКВ-М-10 УХЛ 4
