Блок кондиционирования БКВ-Р со встроенным манометром и реле QPF

Описание Доставка Оплата

Цены на блоки кондиционирования БКВ-Р со встроенным манометром и реле QPF (без НДС)

БКВ-Р-6	4741
БКВ-Р-10	6048
БКВ-Р-16	6048
БКВ-Р-25	7870

Условное графическое обозначение блоков кондиционирования БКВ-Р со встроенным манометром и реле QPF

Условно-графическое обозначение блоков подготовки воздуха БКВ-Р со встроенным манометром и реле QPF

Структурная схема обозначения блоков кондиционирования типа БКВ-Р со встроенным манометром и реле QPF

Структурное обозначение блоков подготовки воздуха БКВ-Р со встроенным манометром и реле QPF

Технические характеристики блоков кондиционирования БКВ-Р со встроенным манометром и реле QPF

технические характеристики блоков подготовки воздуха БКВ-Р со встроенным манометром и реле QPF

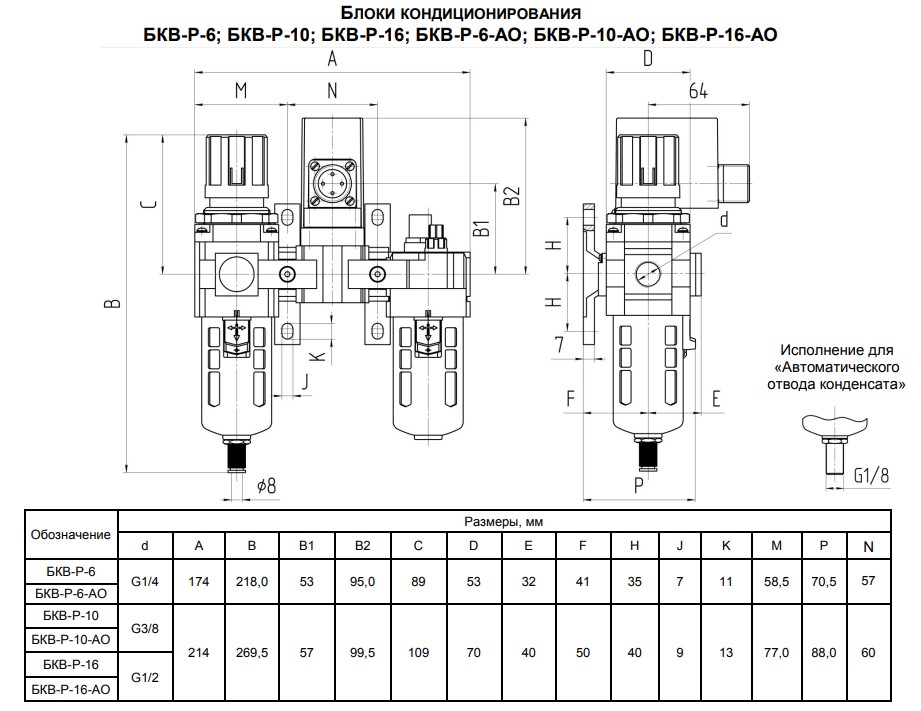

Габаритные и присоединительные размеры блоков кондиционирования БКВ-Р со встроенным манометром и реле QPF – БКВ-Р-6, БКВ-Р-10, БКВ-Р-16

блоки кондиционирования габариты БКВ-Р со встроенным манометром и реле QPF

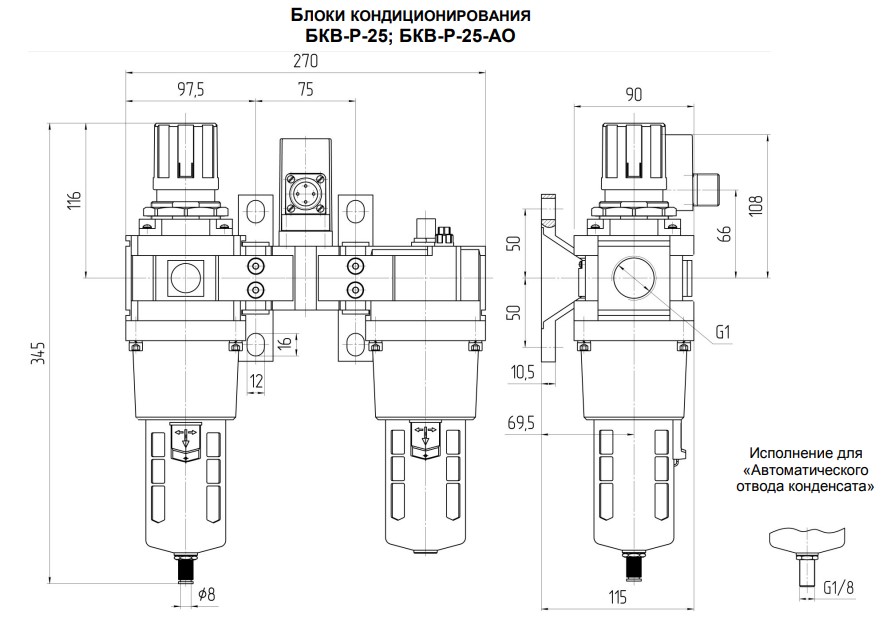

Габаритные и присоединительные размеры блоков кондиционирования БКВ-Р со встроенным манометром и реле QPF – БКВ-Р-25

Блоки кондиционирования БКВ-Р-25 Гаариты

Блоки со встроенным манометром, с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра. Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150. Блок кондиционирования содержит блок подготовки воздуха типа П-ФРКВ; маслораспылитель типа П-М с проставкой между ними для установки реле давления РД-4/25М-10 и крепежного кронштейна. Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ.

Реле давления позволяет получить электрический сигнал на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня.

Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока. Из пневмосети воздух подводится к отверстию «ВХ», блока подготовки воздуха П-ФРКВ, который состоит из фильтра-влагоотделителя, выполненного в общем корпусе с пневмоклапаном редукционным.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, открываемое в ручную или автоматически при отсутствии давления. По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона. Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления. В кожухах, защищающих прозрачные стаканы блока, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала.

Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля, в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна.

При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока. Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.

При заказе блока кондиционирования со встроенным манометром, с реле давления, с условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4:
БЛОК КОНДИЦИОНИРОВАНИЯ БКВ-Р-10 УХЛ 4
