Пневмоблоки кондиционирования типа БКВ-Р с встроенным манометром, реле QPF и аварийным клапаном на входе 1 или выходе 2

Описание Доставка Оплата

Цены на блоки кондиционирования БКВ1(2)-Р с условным проходом (Ду) 6; 10; 16; 25 мм, встроенным манометром, реле QPF и аварийным клапаном на входе (1) или на выходе(2), а также блоки с абсолютной тонкостью фильтрации 5 мкм (цены указаны без НДС)

БКВ1(2)-Р-6	6299
БКВ1(2)-Р-10	8138
БКВ1(2)-Р-16	8138
БКВ1(2)-Р-25	10965

Условное графическое обозначение блоков кондиционирования БКВ1(2)-Р с условным проходом (Ду) 6; 10; 16; 25 мм, встроенным манометром, реле QPF и аварийным клапаном на входе (1) или на выходе(2), а также блоки с абсолютной тонкостью фильтрации 5 мкм

Условно-графическое обозначение блоков подготовки воздуха БКВ1(2)-Р с условным проходом (Ду) 6; 10; 16; 25 мм

Структурная схема обозначения блоков кондиционирования типа БКВ1(2)-Р с условным проходом (Ду) 6; 10; 16; 25 мм, встроенным манометром, реле QPF и аварийным клапаном на входе (1) или на выходе(2), а также блоки с абсолютной тонкостью фильтрации 5 мкм

Структурное обозначение блоков подготовки воздуха БКВ1(2) с условным проходом (Ду) 6; 10; 16; 25 мм

Технические характеристики блоков кондиционирования типа БКВ1(2)-Р с условным проходом (Ду) 6; 10; 16; 25 мм, встроенным манометром, реле QPF и аварийным клапаном на входе (1) или на выходе(2), а также блоки с абсолютной тонкостью фильтрации 5 мкм

технические характеристики блоков подготовки воздуха БКВ1(2)-Р с условным проходом (Ду) 6; 10; 16; 25 мм

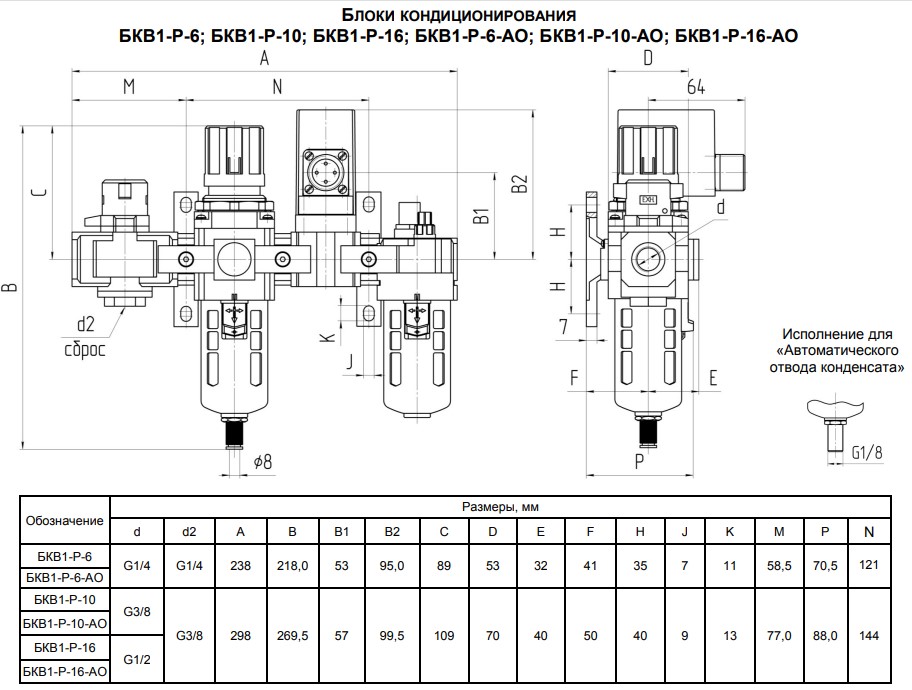

Габаритные и присоединительные размеры блоков кондиционирования типа БКВ1-Р с условным проходом (Ду) 6; 10; 16 мм, встроенным манометром, реле QPF и аварийным клапаном на входе (1) – БКВ1-Р-6, БКВ1-Р-10, БКВ1-Р-16

габариты БКВ1-Р с условным проходом (Ду) 6; 10; 16 мм

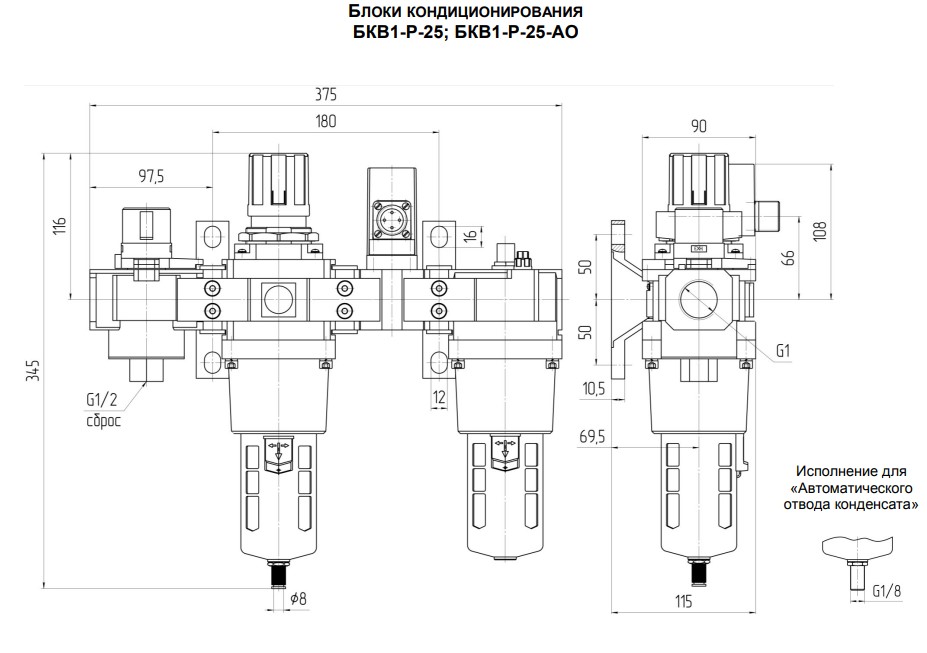

Габаритные и присоединительные размеры блоков кондиционирования БКВ1-Р с условным проходом (Ду) 25 мм, с встроенным манометром, реле QPF и аварийным клапаном на входе — БКВ1-Р-25

Габаритные и присоединительные размеры блоков кондиционирования БКВ1-Р-25

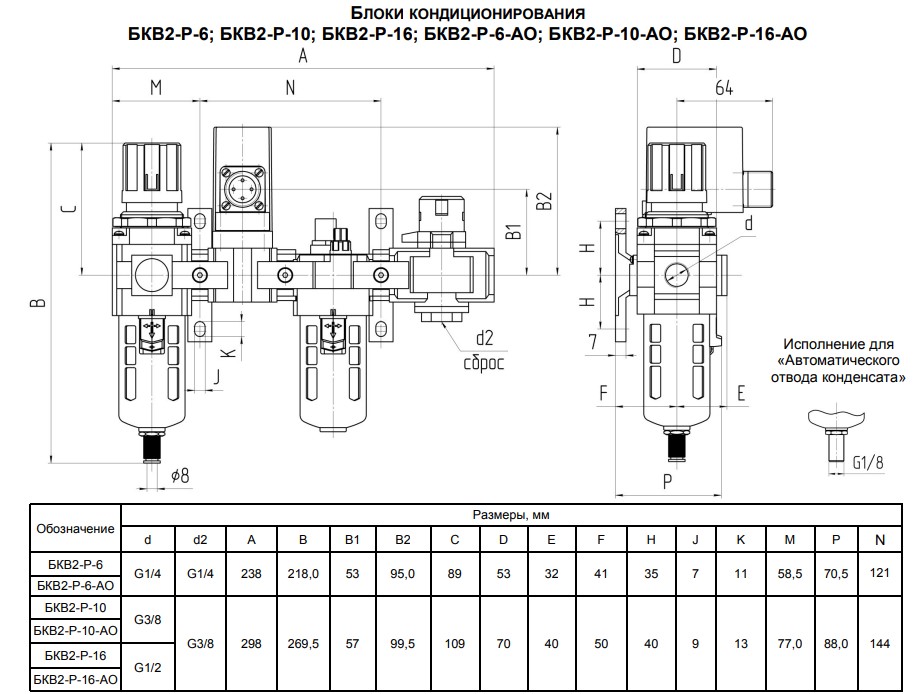

Габаритные и присоединительные размеры блоков кондиционирования типа БКВ2-Р с условным проходом (Ду) 6; 10; 16 мм, встроенным манометром,реле QPF и аварийным клапаном на выходе (2) – БКВ2-Р-6, БКВ2-Р-10, БКВ2-Р-16

Габаритные и присоединительные размеры блоков кондиционирования БКВ2-Р с условным проходом (Ду) 25 мм, реле QPF и аварийным клапаном на выходе – БКВ2-Р-25

Габаритные и присоединительные размеры блоков кондиционирования БКВ2-25-5

Блоки кондиционирования с условным проходом (Ду) 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.

Присоединение: резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.

Рабочая среда – сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок кондиционирования содержит блок подготовки воздуха типа П-ФРКВ, маслораспылитель типа П-М, аварийный клапан типа БК-…-100, который установлен на входе или выходе блока для крепежных кронштейнов.

Для достижения фильтрации 5 мкм, к блоку кондиционирования устанавливается дополнительный фильтр-влагоотделитель типа П-ФВ-…-5.

Реле давления позволяет получить электрический сигнал на отключение при понижении давления ниже заданного уровня или на включение при повышении давления в системе до заданного уровня

Аварийный клапан позволяет перекрыть подачу сжатого воздуха в систему.

Из пневмосети воздух подводится к отверстию «ВХ» аварийного клапана или блока подготовки воздуха П-ФРКВ, который состоит из фильтравлагоотделителя, выполненного в общем корпусе с пневмоклапаном редукционным.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, открываемое в ручную или автоматически при отсутствии давления.

По отдельному заказу возможно изготовление блоков с автоматическим отводом конденсата (-АО).

Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона. Маслораспылитель следует заправлять через резьбовое отверстие, закрываемое пробкой, минеральным маслом, вязкостью не более 35мм2 /с при температуре 50°С, очищенном не грубее 14 класса чистоты по ГОСТ 17216, при отсутствии давления.

В кожухах, защищающих прозрачные стаканы блока, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала.

Блоки должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля, в вертикальном положении (отклонение не более 5º), непосредственно на трубопроводе или с использованием кронштейна.

Уровень смазочного материала должен контролироваться визуально и находиться между красными рисками.

Пример записи при заказе блока кондиционирования со встроенным манометром, с реле давления, аварийным клапаном на входе, условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4:
БЛОК КОНДИЦИОНИРОВАНИЯ БКВ1-Р-10 УХЛ 4
