Цены на блоки кондиционирования БК с манометром (указаны без НДС)
BFC 3000 |
2733 |
BFC 4000 |
2733 |
БК-4 |
2478 |
БК-6 |
2946 |
БК-10 |
4253 |
БК-16 |
4253 |
БК-25 |
6059 |

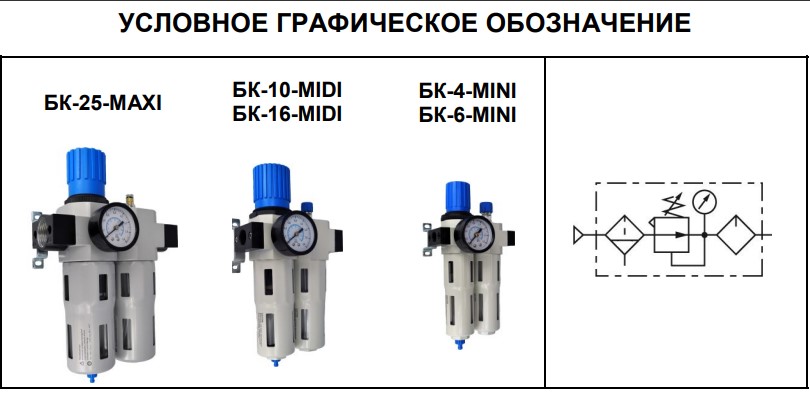

Условное графическое обозначение блоков кондиционирования БК с манометром

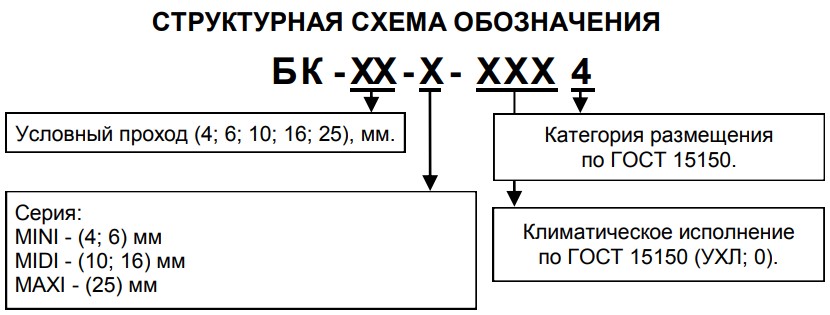

Структурная схема обозначения блоков кондиционирования типа БК с манометром

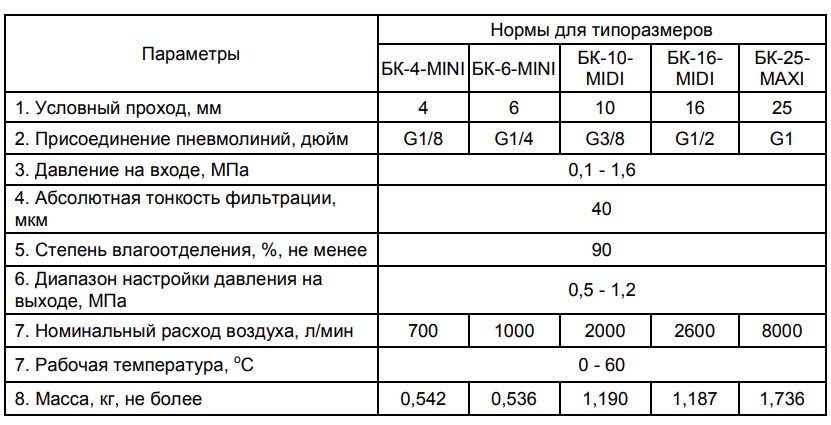

Технические характеристики блоков кондиционирования БК с манометром

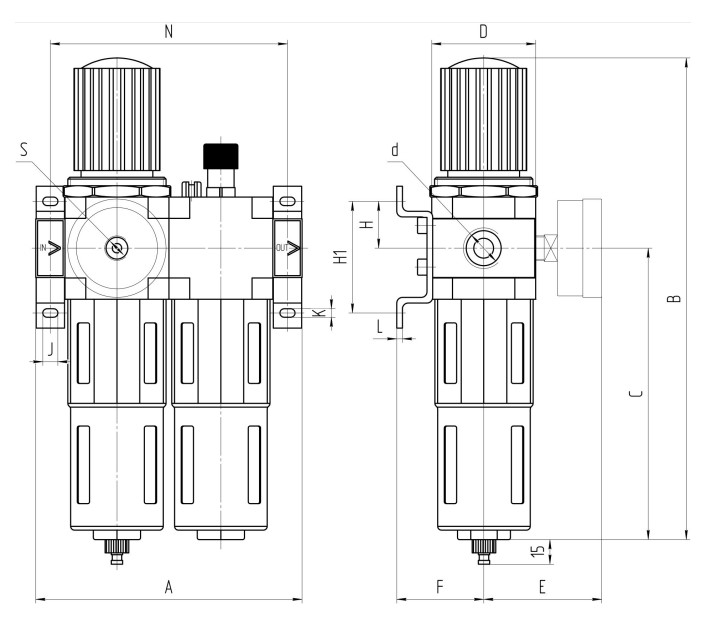

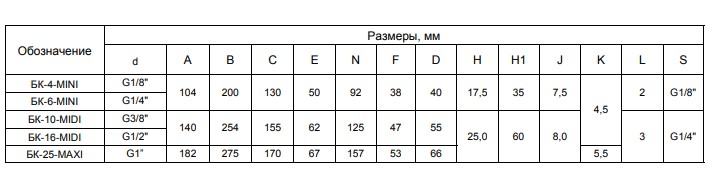

Габаритные и присоединительные размеры блоков кондиционирования БК с манометром


Блоки кондиционирования серии MINI; MIDI и MAXI с условным проходом (Ду) 4; 6; 10; 16; 25 мм предназначены для подготовки воздуха в пневмоприводах и системах промышленного оборудования различного назначения.
Присоединение: резьбовые отверстия.
Рабочая среда - сжатый воздух давлением от 0,1 до 1,6 МПа очищенном не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.
Блок кондиционирования содержит блок подготовки воздуха типа П-ФРК и маслораспылитель типа П-М. Из пневмосети сжатый воздух поступает во входное отверстие «IN», блока подготовки воздуха типа П-ФРК, который состоит из фильтра влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапаном редукционным.
Для настройки давления служит винт блока подготовки воздуха, при вращении которого устанавливается необходимое давление на выходе блока.
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.
В нижней части стакана фильтра - влагоотделителя расположено устройство для сброса конденсата, которое открывается в ручную при отсутствии давления, путем откручивания штуцера устройства. Дроссель маслораспылителя позволяет настраивать требуемую подачу смазочного материала в пределах заданного диапазона.
Маслораспылители следует заправлять минеральным маслом вязкостью не более 35мм2 /с, очищенном не грубее 14 класса чистоты по ГОСТ 17216 или маслом ISO VG 32, при отсутствии давления в резервуаре через резьбовое отверстие, закрываемое пробкой.
В металлических кожухах, защищающих прозрачные стаканы блока кондиционирования, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений или смазочного материала.
Уровень смазочного материала должен контролироваться.
Блоки кондиционирования должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.
При монтаже блоков кондиционирования, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.
Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха П-ФРК.
Пример записи при заказе блока кондиционирования с условным проходом 10 мм, присоединительной резьбой G 3/8”, климатического исполнения УХЛ, категории размещения 4: БЛОК КОНДИЦИОНИРОВАНИЯ БК-10-MIDI УХЛ 4
