Блоки подготовки воздуха типа П-ФРК-Р-(6,10,16,25)-5

Описание Доставка Оплата

условно-графическое обозначение блоков подготовки воздуха

Цены на блоки подготовки воздуха со встроенным манометром П-ФРК-Р-(6,10,16,25)-5 , указаны без НДС

П-ФРК-Р-6-5	3570
П-ФРК-Р-10-5	4589
П-ФРК-Р-16-5	4589
П-ФРК-Р-25-5	5775

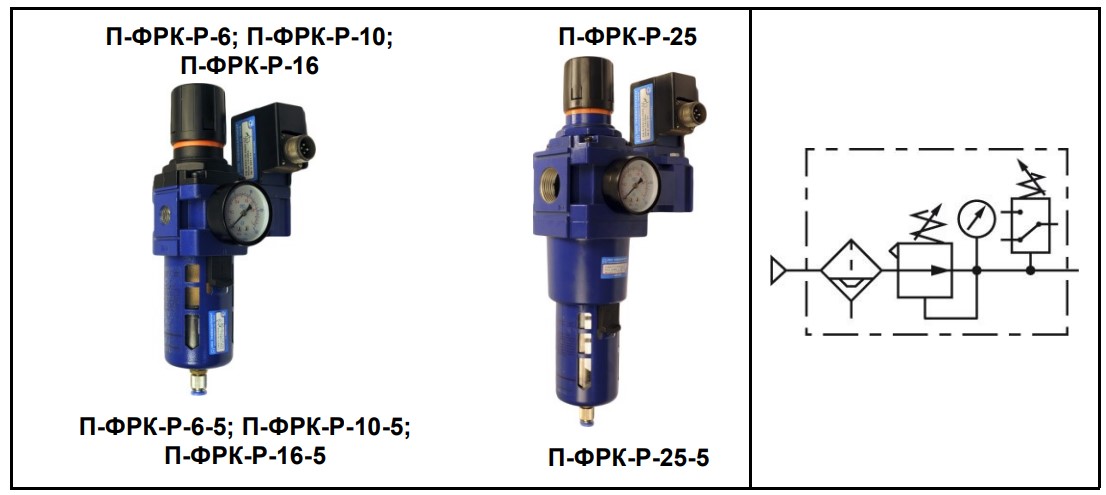

Условное графическое обозначение блоков подготовки воздуха П-ФРК-Р-(6,10,16,25)-5 c реле и абсолютной тонкостью фильтрации

блоки подготовки воздуха П-ФРК-Р

Структурная схема обозначения блоков подготовки воздуха типа П-ФРК-Р-(6,10,16,25)-5 c реле и абсолютной тонкостью фильтрации

Структурное обозначение блоков подготовки воздуха П-ФРК-Р

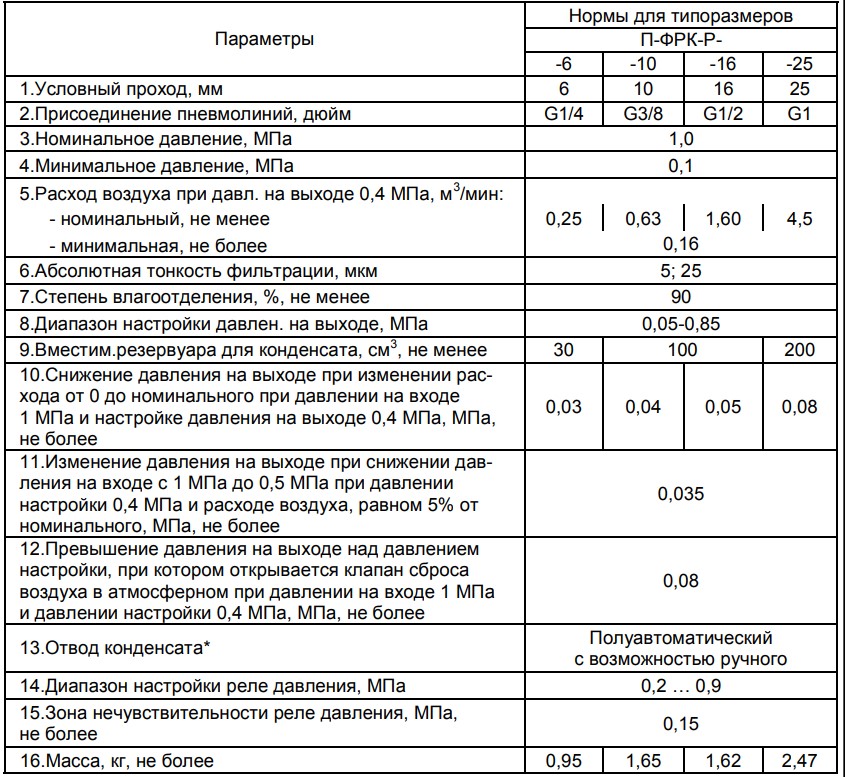

Технические характеристики блоков подготовки воздуха П-ФРК-Р-(6,10,16,25)-5 c реле и абсолютной тонкостью фильтрации

технические характеристики блоков подготовки воздуха П-ФРК-Р

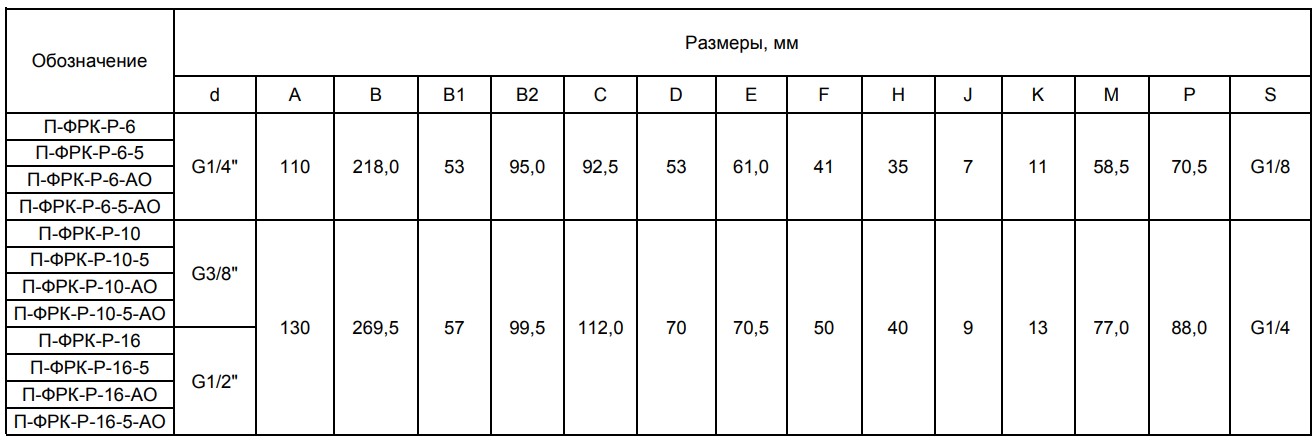

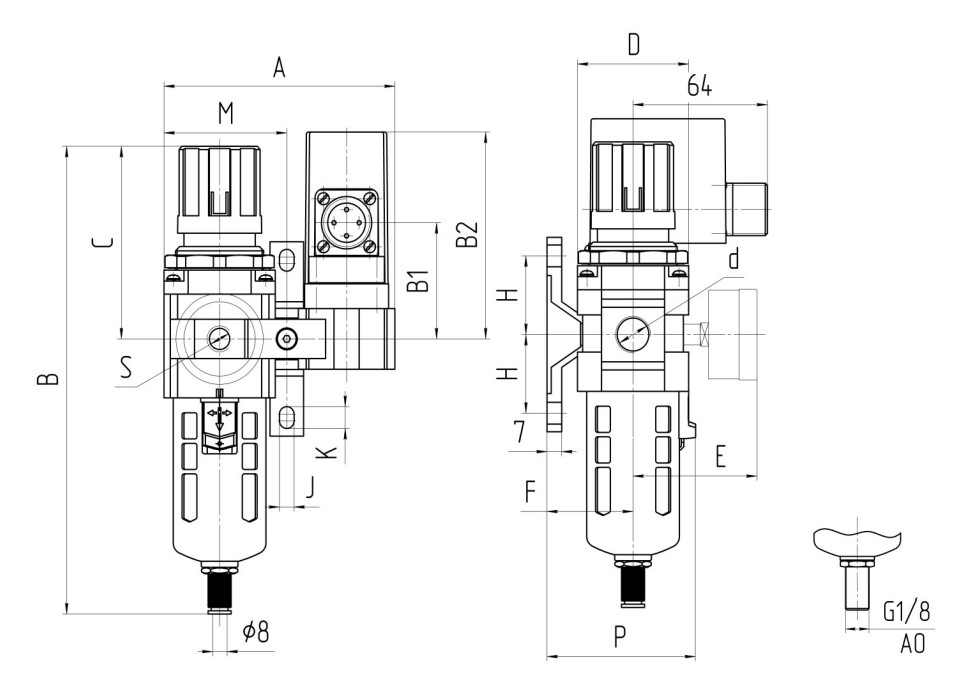

Габаритные и присоединительные размеры блоков подготовки воздуха П-ФРК-Р-6; П-ФРК-Р-10; П-ФРК-Р-16; П-ФРК-Р-6-5; П-ФРК-Р-10-5; П-ФРК-Р-16-5; П-ФРК-Р-6-АО; П-ФРК-Р-10-АО; П-ФРК-Р-16-АО; П-ФРК-Р-6-5-АО; П-ФРК-Р-10-5-АО; П-ФРК-Р-16-5-АО

П-ФРК-Р блоки воздуха

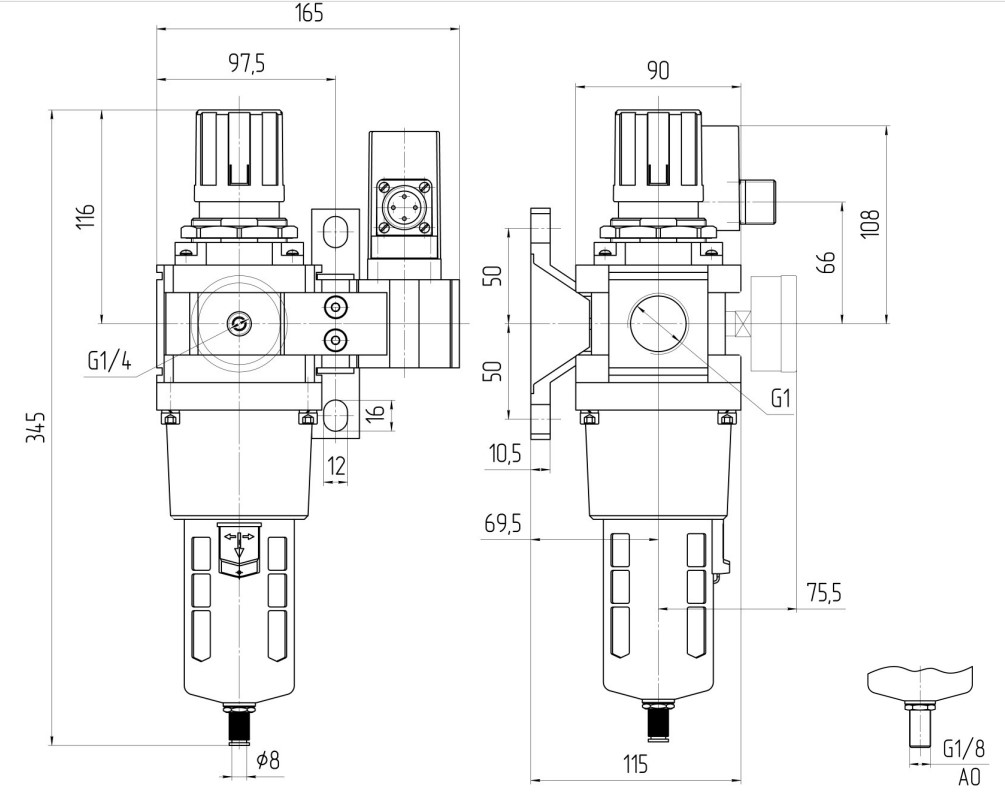

Габаритные и присоединительные размеры блоков подготовки воздуха П-ФРК-Р-25; П-ФРК-Р-25-5; П-ФРК-Р-25-АО; П-ФРК-Р-25-5-АО

П-ФРК-Р-25; П-ФРК-Р-25-5; П-ФРК-Р-25-АО; П-ФРК-Р-25-5-АО

Блоки подготовки воздуха со встроенным манометром с условным проходом (Ду) 4; 6; 10; 16; 25 мм, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневмоприводах и системах промышленного оборудования.

Присоединение: резьбовые отверстия в корпусе блока.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433, а для блока тонкой очистки - 10 класса по ГОСТ 17433.

Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок подготовки воздуха состоит из фильтравлагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным и реле давления типа РД-4/25М-10 с проставкой между ними для установки крепежного кронштейна

По отдельному заказу возможно изготовление блока с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

Сжатый воздух, подведенный к входному отверстию «ВХ» в корпусе, попадает в крыльчатку фильтра и получает нисходящее вращательное движение, затем через металлокерамический фильтрующий элемент поступает в редукционный клапан и проходит к выходному отверстию блока.

В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.

В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, которое открывается в ручную путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления.

Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия.

Установка манометра производится в отверстие после откручивания одной из двух пробок в корпусе блока подготовки воздуха.

Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна закрепленного на редукционном клапане.

При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.

Соответствует ТУ 4151-005-00221287-97.

Пример записи при заказе блока подготовки воздуха с реле давления, условным проходом 10 мм, присоединительной резьбой G3/8”, климатическое исполнение УХЛ, категория размещения 4:

БЛОК ПОДГОТОВКИ ВОЗДУХА П-ФРК-Р-10 УХЛ 4
