Блоки подготовки воздуха типа П-ФРК1(2)-Р с манометром, реле и аварийным клапаном на входе или выходе и абсолютной тонкостью 5 мкм

Увеличить
Увеличить
Увеличить
П-ФРК1(2) -Р- (6,10,16,25) -5
П-ФРК1(2) -Р- (6,10,16,25) -5
П-ФРК1(2) -Р- (6,10,16,25) -5
Пневмоаппарат
Цена: 4 925 руб.
В наличии
шт.
нет оцен
Ваша оценка:
Описание Доставка Оплата

Цены на блоки подготовки воздуха со встроенным манометром П-ФРК1(2)-Р (6,10,16,25)-5 (указаны без НДС)

П-ФРК1(2)-Р-6-5 4925
П-ФРК1(2)-Р-10-5 6363
П-ФРК1(2)-Р-16-5 6363
П-ФРК1(2)-Р-25-5 9009

Условное графическое обозначение блоков подготовки воздуха П-ФРК1(2)-Р-6,10,16,25-5

Условно-графическое обозначение блоков подготовки воздуха П-ФРК1(2)-Р

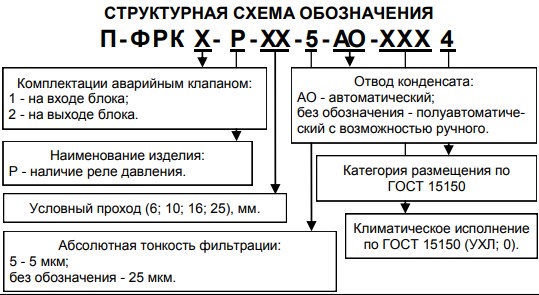

Структурная схема обозначения блоков подготовки воздуха типа П-ФРК1(2)-Р- (6,10,16,25)-5

Структурное обозначение блоков подготовки воздуха П-ФРК1(2)-Р

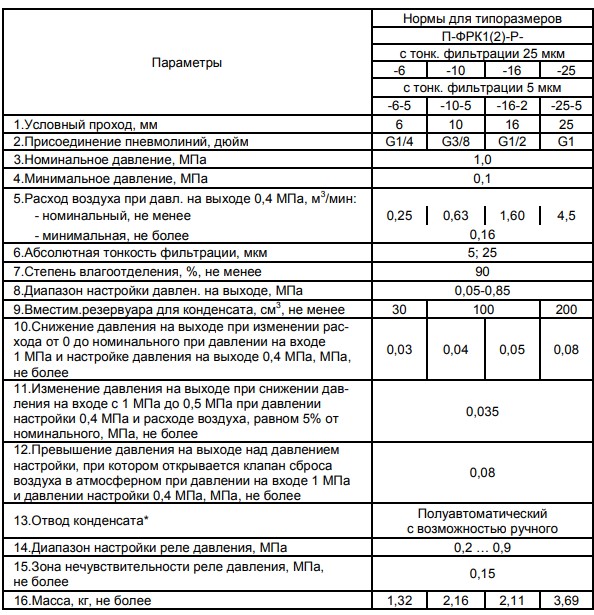

Технические характеристики блоков подготовки воздуха П-ФРК1(2)-Р-(6,10,16,25)-5

Технические характеристики блоков подготовки воздуха П-ФРК1(2)-Р

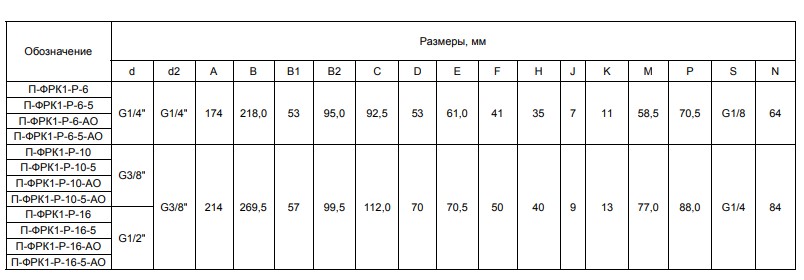

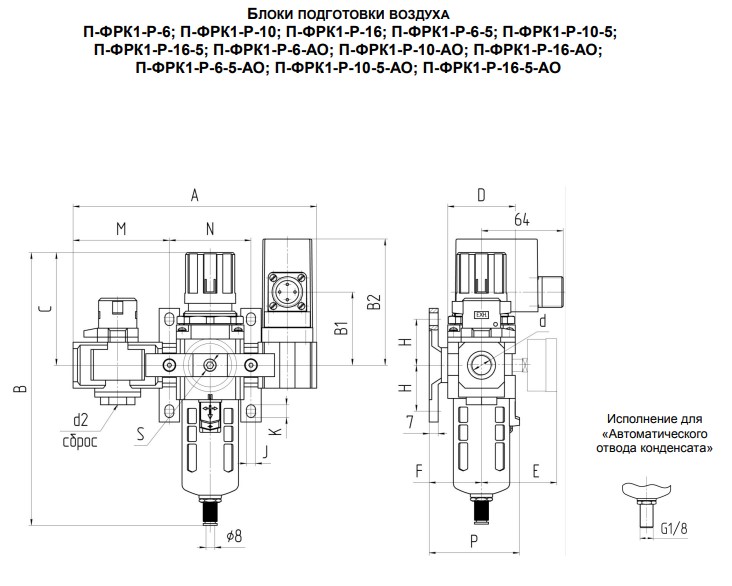

Габаритные и присоединительные размеры  блоков подготовки воздуха П-ФРК1-Р...6,10,16...-5

Габаритные размеры блоков П-ФРК1Габариты блоков воздуха П-ФРК1-Р

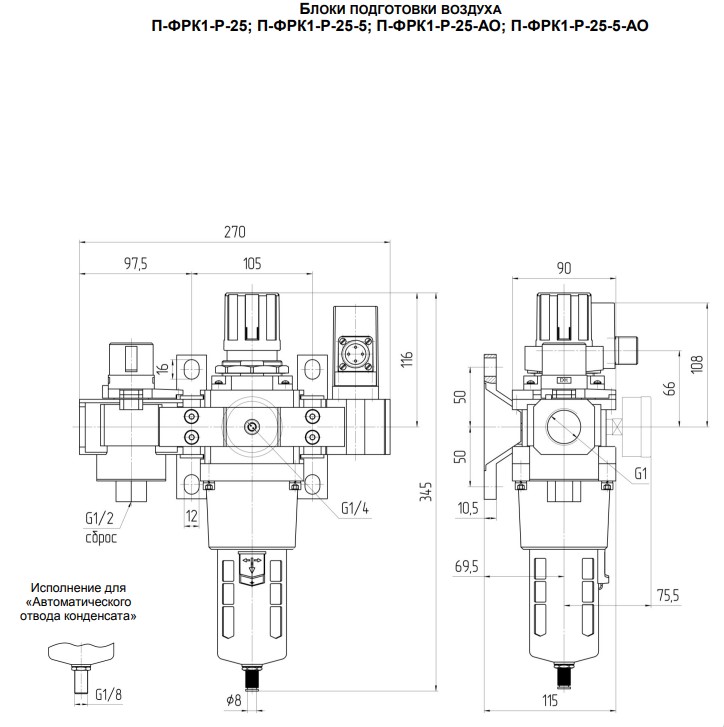

Габаритные и присоединительные размеры блоков подготовки воздуха П-ФРК1-Р-25-5

П-ФРК1-Р-25

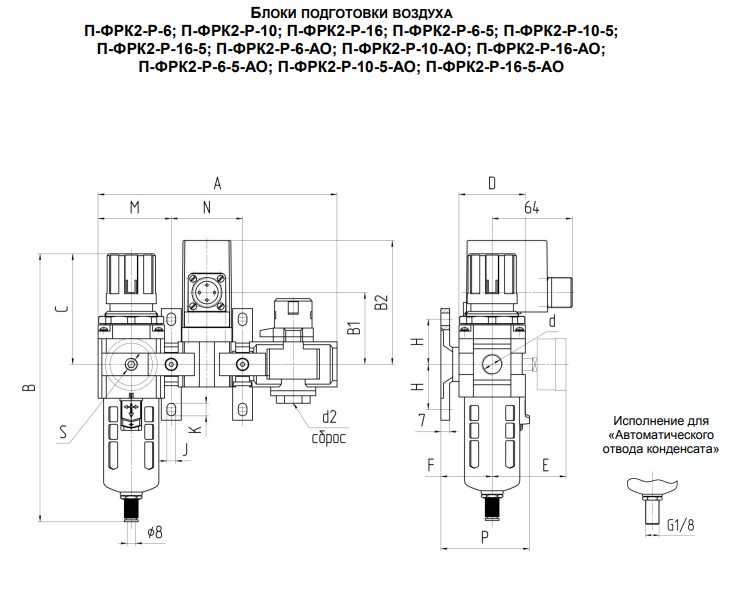

Габаритные и присоединительные размеры  блоков подготовки воздуха П-ФРК2-Р...6,10,16...-5

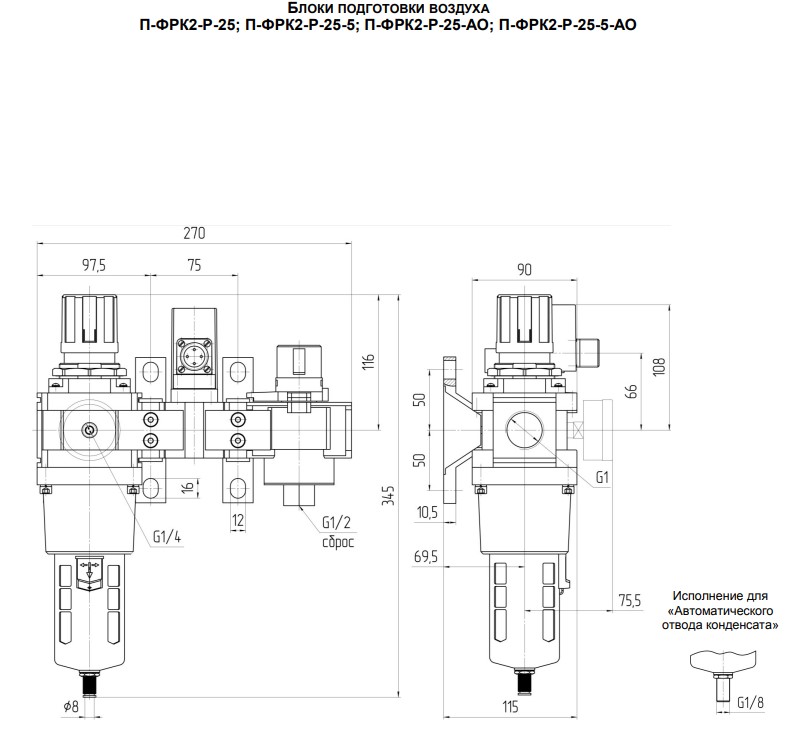

Блоки подготовки воздуха тех характеристики П-ФРК2-Р..-5Габариты П-ФРК2-РГабаритные и присоединительные размеры  блоков подготовки воздуха П-ФРК2-Р-25-5

Блоки подготовки воздуха - габариты П-ФРК2-Р-25-5

Блоки подготовки воздуха с условным проходом (Ду) 6; 10; 16; 25 мм, предназначены для очистки сжатого воздуха от капельной влаги, минерального масла, твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневмоприводах приводах и системах промышленного оборудования.

Присоединение: резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра.

Рабочая среда - сжатый воздух давлением от 0,1 до 1,0 МПа очищенном не грубее 12 класса по ГОСТ 17433, а для блока тонкой очистки - 10 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О категория размещения 4 по ГОСТ 15150.

Блок состоит из фильтра-влагоотделителя центробежного действия, выполненного в общем корпусе с пневмоклапанном редукционным и аварийного клапана, установленного на входе или выходе блока, а так же реле давления типа РД-4/25М-10 с проставками между ними для установки крепежного кронштейна.

По отдельному заказу возможно изготовление блока с автоматическим отводом конденсата (-АО) и абсолютной тонкостью фильтрации 5 мкм (-5).

В металлическом кожухе, защищающем прозрачный стакан фильтра, имеются прорези, которые позволяют следить за уровнем накопившихся загрязнений.

В нижней части стакана блока подготовки воздуха расположено полуавтоматическое устройство для сброса конденсата, которое открывается в ручную путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления.

Настроечное устройство блока подготовки воздуха обеспечивает плавное изменение давления на выходе в пределах всего диапазона настройки.

Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия. Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубопроводе или с использованием кронштейна.

При монтаже блока подготовки воздуха стрелка на его корпусе должна совпадать с направлением движения воздушного потока.
