Реле давления РД 4/25М предназначены для контроля давления рабочей среды в пневматических, гидравлических и смазочных системах (с номинальным давлением 2,5 МПа) различного оборудования, в том числе вулканизационного.

Реле давления РД 4/25М-10 предназначено для контроля давления рабочей среды (с номинальным давлением 1,0 МПа) в пневматических и смазочных системах.

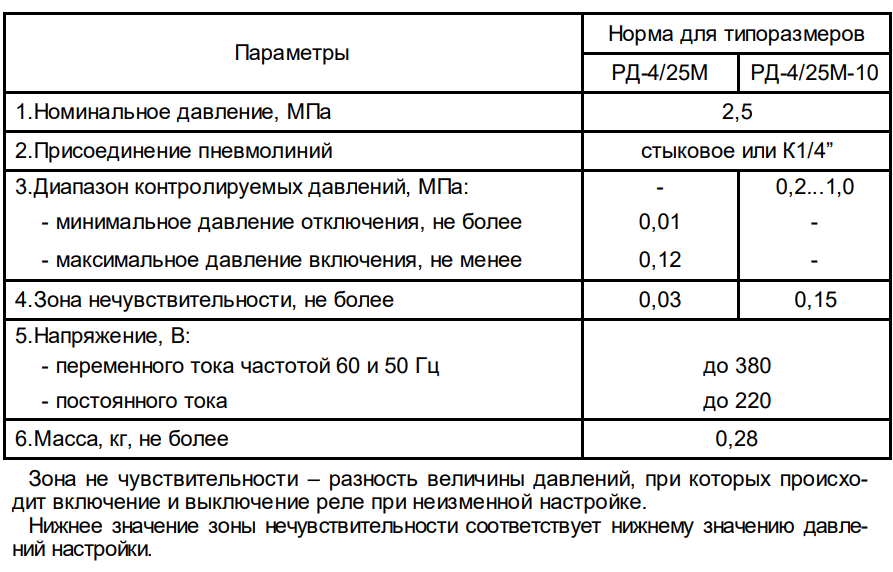

Технические характеристики реле давления РД 4/25М; РД 4/25М-10

Технические характеристики реле РД 4/25М; РД 4/25М-10

Электрическая схема соединений реле давления РД 4/25М; РД 4/25М-10

Рабочая (контролируемая) среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, или минеральное масло с кинематической вязкостью 4…400 мм2 /с с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216 с температурой масла +10…+55º С, или пароводяная смесь с температурой до +60º С. \

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.

Контролируемая среда подводится в подмембранную полость через отверстие в нижнем фланце реле.

Принцип действия реле основан на сравнении силы давления контролируемой среды на мембранный узел и силы упругих деформаций цилиндрической пружины. Усилие, возникающее при повышении давления контролируемой среды, воспринимается мембраной, жестким центром и через толкатель передается на шток микровыключателя, переключая его контакты.

Настройка на давление, при котором реле срабатывает, осуществляется с помощью регулировочной втулки и пружины. Положение регулировочной втулки фиксируется гайкой. При понижении давления контролируемой среды пружина возвращает мембранный узел в исходное положение, освобождая шток микровыключателя, происходит обратное переключение его контактов.

При настройке регулировочной втулки механическое воздействие на толкатель не допускается.

В конструкции реле использован микропереключатель МП 2101Л 04 исп. 4.1.А ТУ 16-526-322-78.

Степень защиты реле давления от воздействия окружающей среды IP20 по ГОСТ 14254.

Контролируемое давление подводится в подмембранную полость через отверстие К 1/4” в нижнем фланце реле.

Величина давления, на которое настраивается реле, контролируется манометром. По окончании настройки необходимо зафиксировать втулку контргайкой, после чего еще раз убедиться в правильности настройки. Реле давления может быть установлено в любом пространственном положении и крепится на обработанной плоскости четырьмя винтами М4.

Подключение к контролируемой системе производится либо с помощью резьбового отверстия К1/4”, либо через дополнительную плиту (место стыка при этом уплотняется уплотнительным кольцом, устанавливаемым в расточку Ø 22 нижнего фланца).

Присоединение реле давления к электрической схеме осуществляется электрическим разъемом. Пример записи при заказе реле давления климатического исполнения УХЛ, категории размещения 4: РЕЛЕ ДАВЛЕНИЯ РД 4/25М УХЛ 4

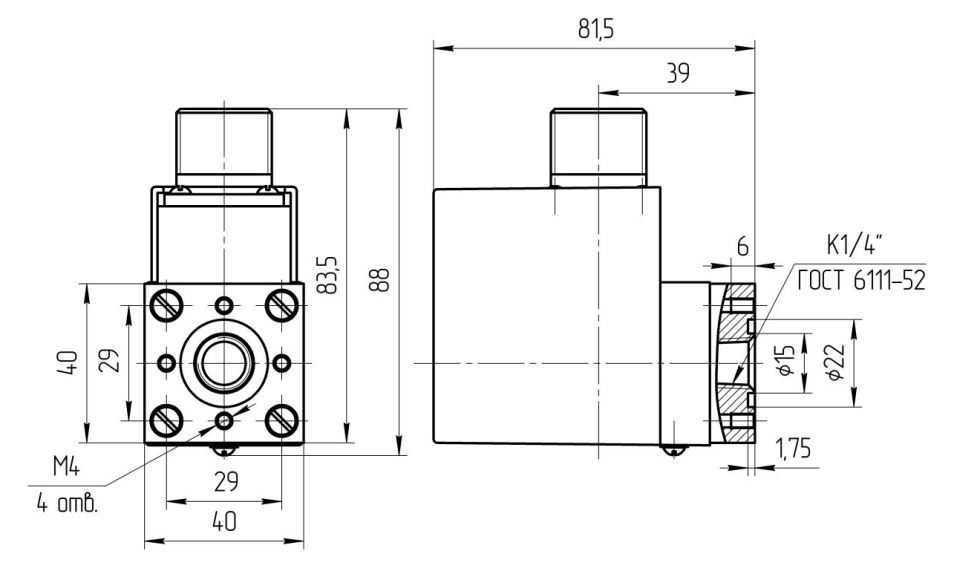

Габаритные и присоединительные размеры реле давления РД 4/25М; РД 4/25М-10

Габаритные размеры реле РД 4/25М; РД 4/25М-10
