Цены на пневмораспределители 4/3 крановые с ручным управлением В71-2...М И В72-2...М, в рублях
В71-22М-01 |
1455 |
В71-22М-02 |
1455 |
В71-23М-01 |
1455 |
В71-23М-02 |
1455 |
В71-24М-01 |
1596 |
В71-24М-02 |
1596 |
В72-22М-01 |
1455 |
В72-22М-01 |
1455 |
В72-23М-01 |
1455 |
В72-23М-02 |
1455 |
В72-24М-01 |
1596 |
В72-24М-02 |
1596 |
В73-22М-01 |
1455 |
В73-22М-02 |
1455 |
Распределители 4-х линейные крановые с условным проходом (Ду) 6;10;16 мм, трехпозиционные с ручным управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения
Конструкция распределительного устройства: плоский золотник.
Присоединение: G1/4-А; G3/8-А; G1/2-А;
резьбовые отверстия в плите, трубы в стороны или трубы вниз.
Рабочая среда — сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988.
Функциональная схема исполнения пневмораспределителей — трехпозиционные четырехлинейные с ручным управлением:
- в средней позиции золотника обе полости потребителя сообщены с атмосферой (В71-2М);
- в средней позиции золотника все линии перекрыты (В72-2М).

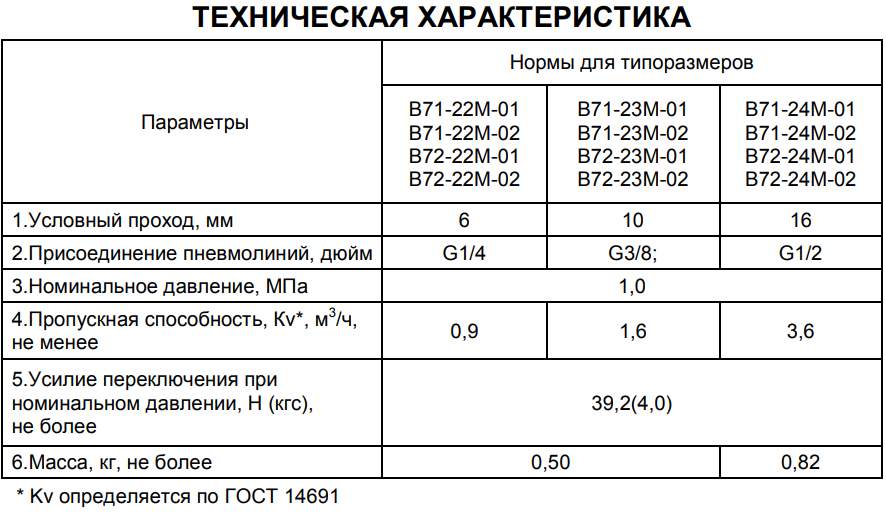

Технические характеристики пневмораспределителей В71-2...М И В72-2...М

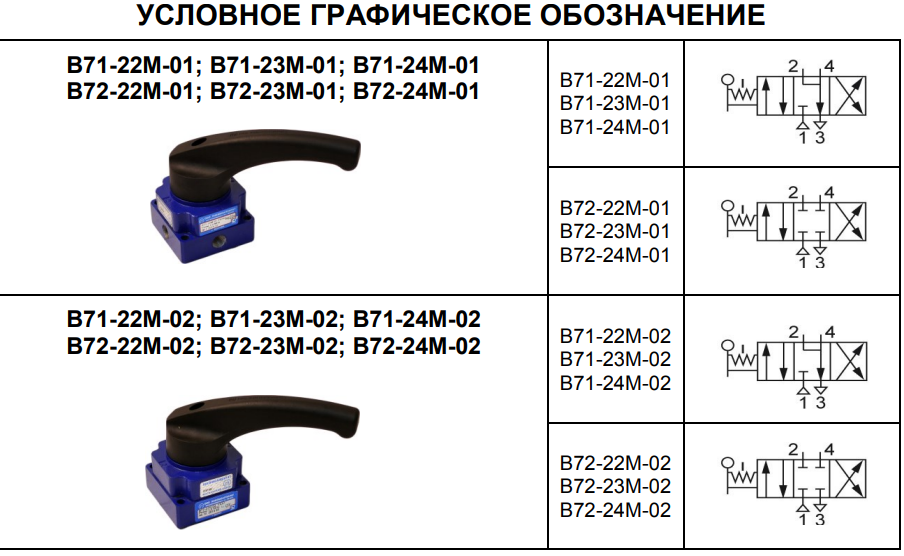

Условное графическое обозначение пневмораспределителей В71-2...М И В72-2...М

В качестве распределительного органа используется плоский притертый золотник, с выполненными в нем отверстиями и каналами для прохода сжатого воздуха.
Поворот золотника производится рукояткой. Фиксация положения рукоятки, а следовательно и золотника, осуществляется с помощью подпружиненного шарика.
Золотник пружиной и давлением сжатого воздуха прижат к плите, в которой выполнены каналы: (2) и (4) - выходные, (3) - атмосферный, (1) - питания с резьбовыми отверстиями для подсоединения внешних пневмолиний. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. Три положения золотника обеспечивают сообщение выходных каналов (2) и (4) с каналом питания (1) или атмосферным каналом (3) в соответствии с условным графическим обозначением распределителя. Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в канал (3) пневмоглушитель типа 2113.

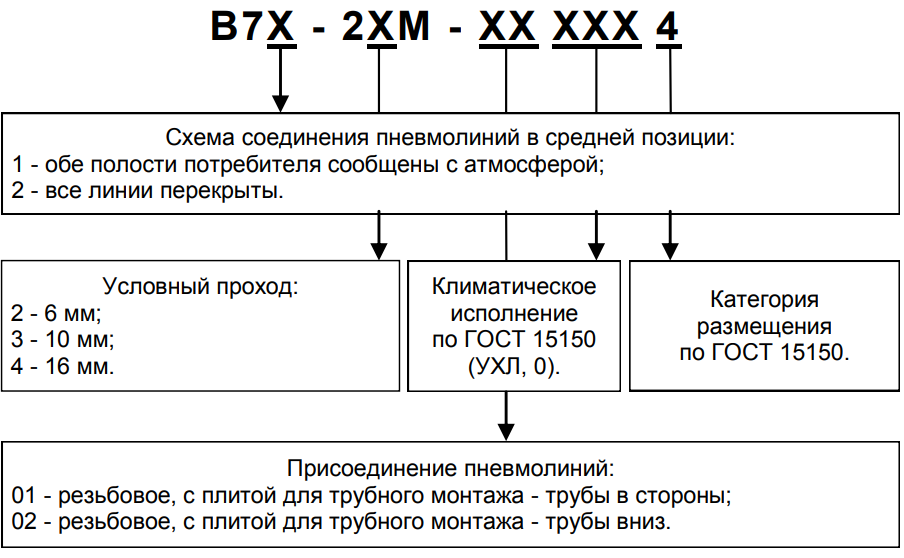

Структурная схема обозначения пневмораспределителей В71-2...М И В72-2...М
.png)

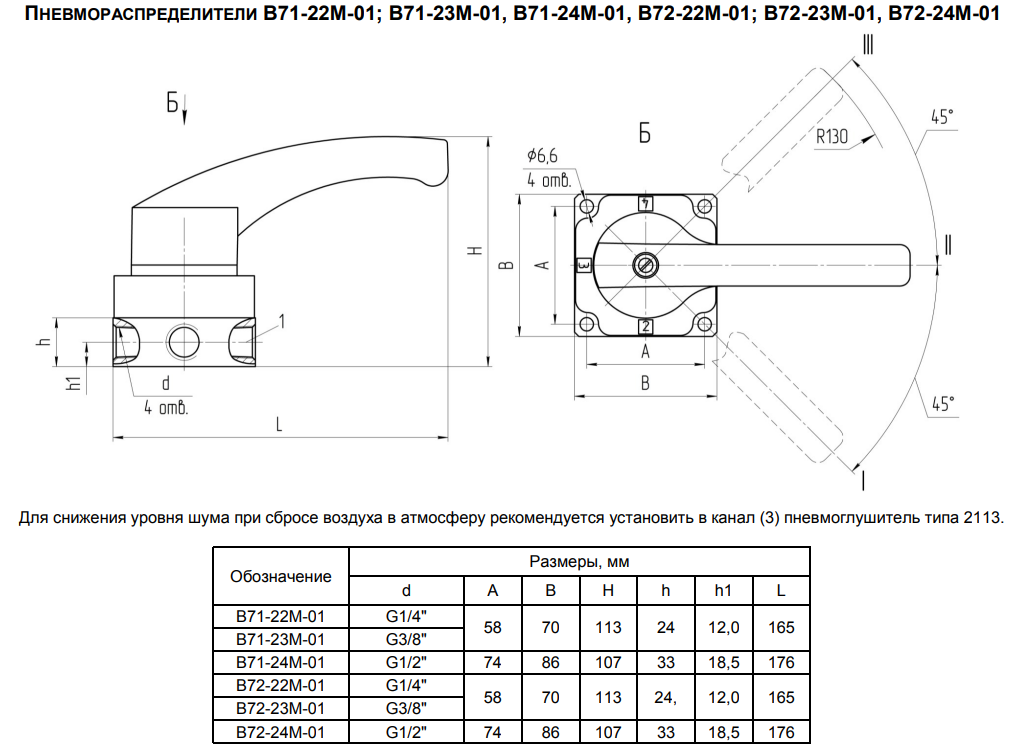

Габаритные и присоединительные размеры пневмораспределителей В71-2 ,В72-2, В71-22М-01; В71-23М-01, В71-24М-01, В72-22М-01; В72-23М-01, В72-24М-01

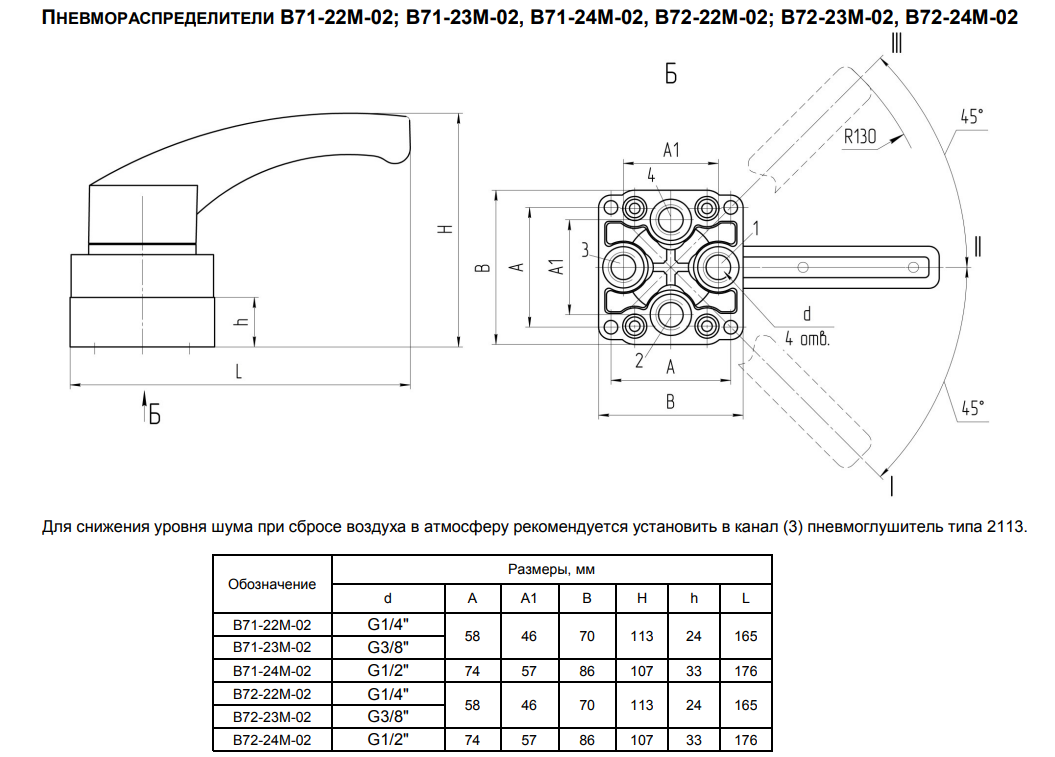

Габаритные и присоединительные размеры пневмораспределителей В71-22М-02; В71-23М-02, В71-24М-02, В72-22М-02; В72-23М-02, В72-24М-02
