Пневмораспределители 5/2 типа БВ76-521(-522) с механическим управлением и с толкателем

Описание Доставка Оплата

Технические характеристики

Технические характеристики x76-521

Распределители 5-и линейные с условным проходом (Ду) 4; 6 мм, двухпозиционные, нормально закрытые, с механическим и ручным управлением, пружинным или ручным возвратом в исх. положение, предназначены для изменения потока сжатого воздуха в пневмоприводах различного назначения.

Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Золотник размещен в корпусе, с резьбовыми отв. для подсоединения внешних пневмолиний и может занимать одно из двух крайних положений при воздействии на орган управления.

При снятии воздействия - золотник возвращается в исходное положение (кроме исп. «ДВ - тумблер» и «ТВ - кнопка СТОП»).

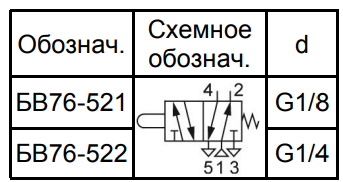

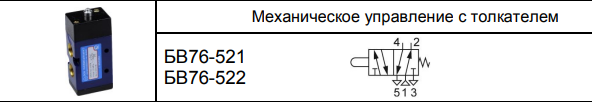

Условно-графическое обозначение

Условно-графическое обозначение БB521-БB522

В исходном канал питания (1) сообщается с выходным каналом (2), канал (4) - с атмосферным каналом (5), а канал (3) - отсечен золотником. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении.

При перемещении золотника в другое крайнее положение, канал питания (1) сообщается с выходным каналом (4), канал (2) - с атмосферным каналом (3), а канал (5) отсекается

Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в отв. «3» и «5» пневмоглушители типа 2113.

Пневмораспределители могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.

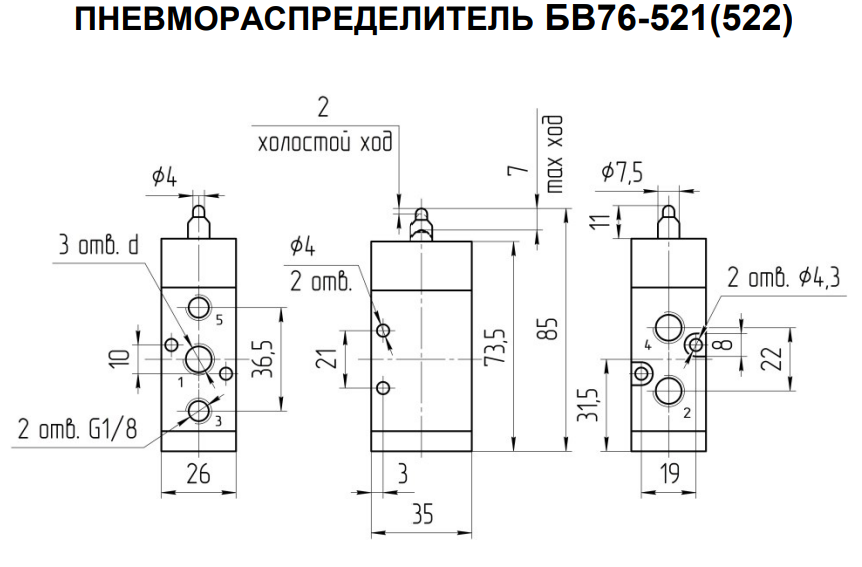

Габаритные и присоединительные размеры БВ76-521

Габаритные и присоединительные размеры B76- 321

Пример записи при заказе распределителя пятилинейного с механическим управлением, с рычагом, с условным проходом 4 мм, климатического исполнения УХЛ, категории размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ БВ76-521 УХЛ 4

Структурная схема обозначения
