Пневмораспределители 5/2 пятилинейные с электропневматическим управлением, типа П-Р521А

Распределители 5-и линейные с условным проходом (Ду) 6;10;16 и 25 мм, двухпозиционные с электропневматическим односторонним управлением и пружинным возвратом в исходное положение имеют:

- конструкцию распределительного устройства: клапанного типа (аналог П-Р321А...);

- присоединение: резьбовое G1/4”; G3/8”; G1/2”; G1” с плитой, и боковым (трубы в стороны) расположением отверстий;

- виброустойчивость и вибропрочность II-ой степени жесткости по ГОСТ 28988.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.

Климатическое исполнение О, категория размещения 4 по ГОСТ 15150. Допускается работа распределителя на сжатом воздухе, не содержащем распыленное масло.

В качестве распределительного органа используются 2 клапанных узла с эластичными уплотнениями, которые размещены в корпусе и удерживаются в исходном положении пружиной.

В монтажной плите выполнены каналы:
(А) и (В) - выходные,
(О1; О2) - атмосферные,
(П) - питания с резьбовыми отверстиями для подсоединения внешних пневмолиний.
Буквы, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. На корпусе распределителя закреплен трехлинейный пневмораспределитель с электромагнитным управлением (клапан пилот), который присоединяется к сети через электроконтактный разъем. Питания подводится к отверстию (П). В исходном положении канал питания (П) соединен с выходным каналом (А), а выходной канал (В)- с каналом (О2). Атмосферный канал (О1) отсечен. Клапан пилот имеет устройство для ручного дублирования электрического сигнала Степень защиты - IP 65 по ГОСТ 14254. При подаче электрического сигнала срабатывает клапан пилот, при этом канал питания (П) соединяется с каналом (В), а канал (А) - с атмосферным каналом (О1). Атмосферный канал (О2) отсекается.

После снятия электрического сигнала клапанный узел с поршнем возвращается в исходное положение.

Для снижения уровня шума при сбросе сжатого воздуха в атмосферу рекомендуется установить в соответствующие каналы пневмоглушители типа 2113. Распределители могут быть установлены в любом пространственном положении

При заказе указать напряжение и род тока в соответствии с таблицей «Технические характеристики».

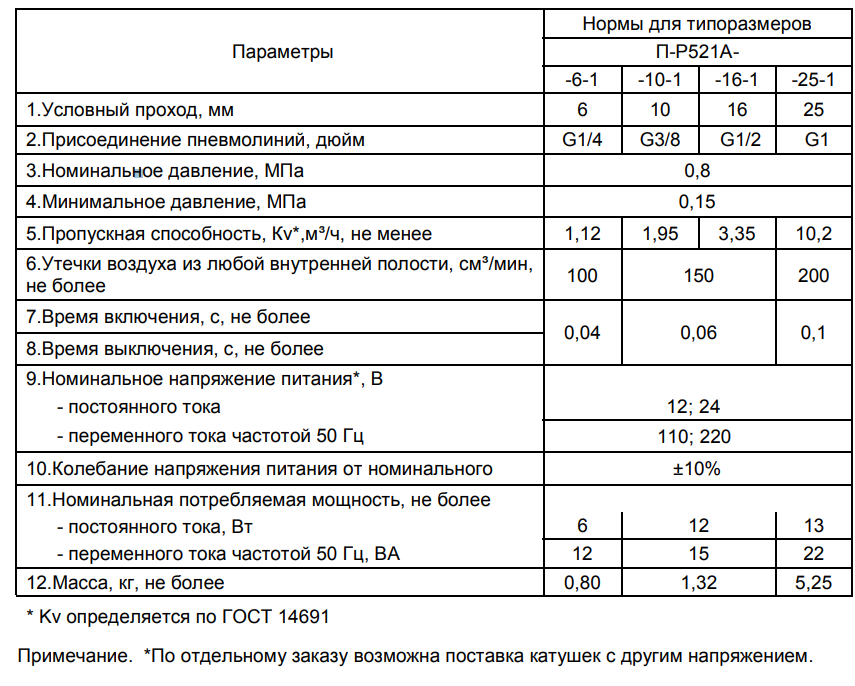

Технические характеристики

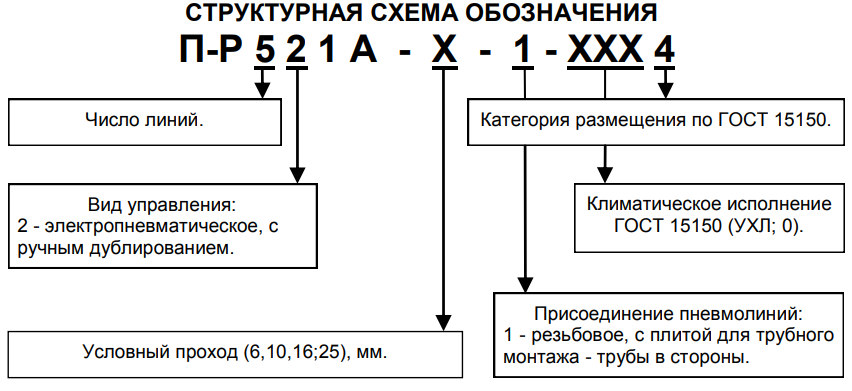

Структурная схема обозначения

Пример записи при заказе распределителя пятилинейного двухпозиционного с условным проходом 16 мм, электропневматическим управлением и пружинным возвратом в исходное положение, напряжением 110В переменного тока, климатического исполнения УХЛ, категории размещения 4: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ П Р521А-16 -1 УХЛ 4 (110В, 50Гц)

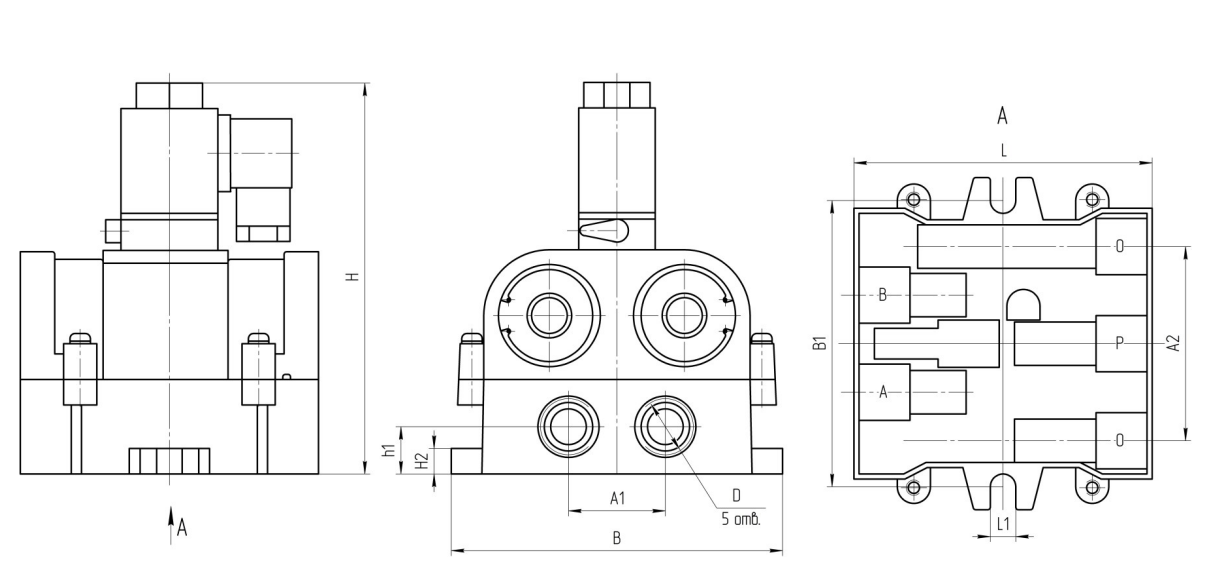

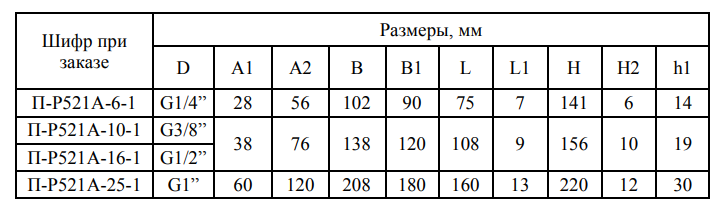

Габаритные и присоединительные размеры
