Пневмораспределители 3/2 с односторонним электропневматическим управлением типа 3Р-4(6;10;16)-233-3

Описание Доставка Оплата

конструкция распределительного устройства: цилиндрический золотник;
присоединение: резьбовое:
G1/8"; G1/4"; G3/8"; G1/2"
условный проход (Ду) 4; 6; 10; 16 мм.

При оформлении заказа в Комментариях укажите

условный проход, мм 4 , 6, 10, 16
тип присоединения: G1/8, G1/4, G3/8, G1/2?
напряжение и род тока в соответствии с п. 9 таблицы «Технические характеристики пневмораспределителей».

Цену на товар вышлем ответным письмом или узнавайте по телефону.

На 4.04.2022 цены в рублях (указаны без НДС):

3Р-4-233-3	1014
3Р-6-233-3	1056
3Р-10-233-3	1056
3Р-16-233-3	1885

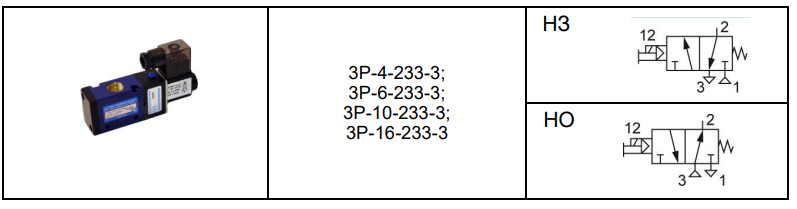

Условно-графическое обозначение пневмораспределителей

Условное графическое обозначение

Распределители 3-х-линейные с условным проходом (Ду) 4;6;10;16 мм двухпозиционные с односторонним электропневматическим управлением, пружинным или пневматическим возвратом в исходное положение предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения. Конструкция распределительного устройства: цилиндрический золотник.

Присоединение: резьбовые отверстия в корпусе распределителя.

Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. В качестве управляющего распределителя используется один трехлинейный пневмораспределитель с электромагнитным управлением (клапан пилот), который присоединяется к сети через электроконтактный разъем. Клапан-пилот имеет устройство для ручного дублирования электрического сигнала.

Степень защиты, обеспечиваемая оболочкой катушки пилота - IP65 по ГОСТ 14254.

Цилиндрический золотник размещен в корпусе, который имеет каналы с резьбовыми отверстиями для подсоединения внешних пневмолиний. При подаче электрического сигнала срабатывает клапан-пилот. Золотник основного пневмораспределителя перемещается в крайнее положение. Распределители с односторонним управлением изготавливаются в нормально-закрытом (НЗ) и нормально-открытом (НО) исполнении. В исходном положении золотник удерживается пружиной: - для НЗ исполнения канал питания отсечен от выходного канала (2), который соединен с атмосферным; - для НО исполнения канал питания соединен с каналом (2), атмосферный отсечен. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. Золотник перемещается из исходного положения в другое от электрического сигнала (12). При срабатывании клапана-пилота выходной канал (2), в зависимости от исполнения, соединяется с атмосферой или с каналом питания. После снятия электрического сигнала, золотник возвращается в исходное положение. При монтаже распределители крепятся двумя винтами через отверстия в корпусе.

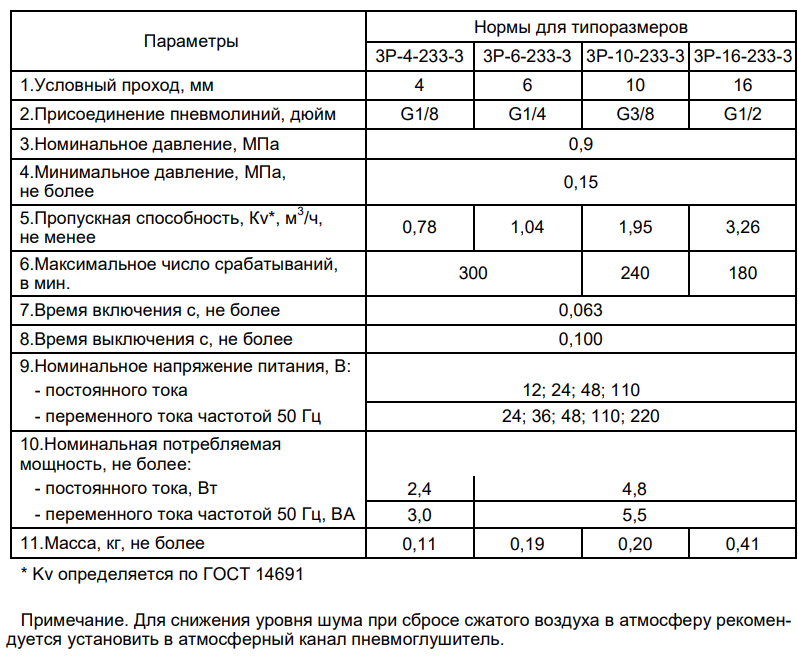

Технические характеристики пневмораспределителей 3Р-Х-233-3

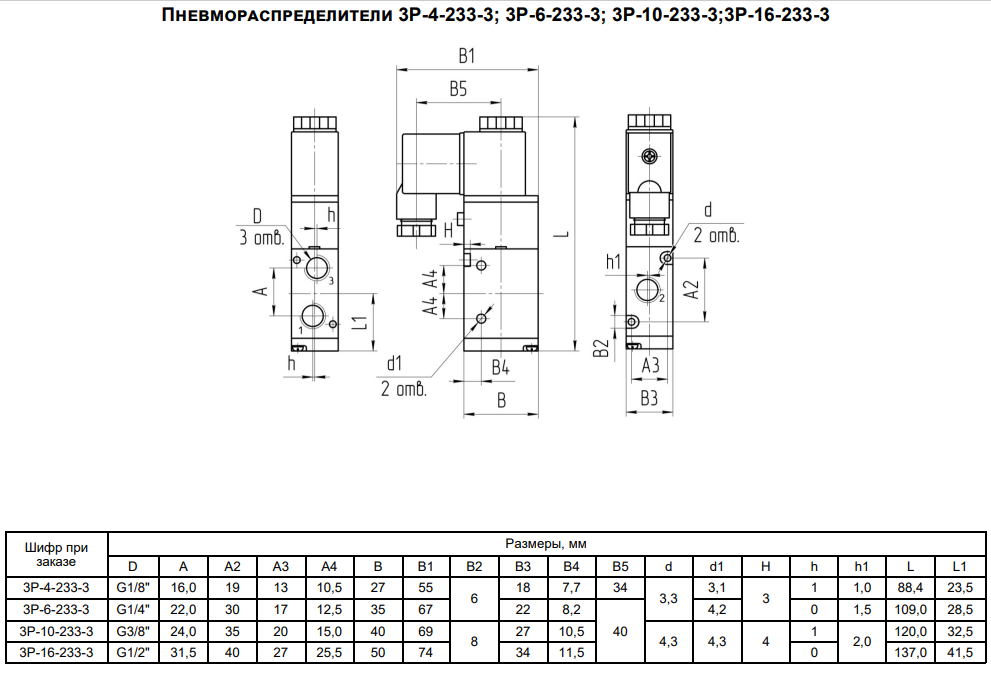

Габаритные и присоединительные размеры пневмораспределителей 3Р-X-233-3

Габаритные и присоединительные размеры 3Р-Х-233-3

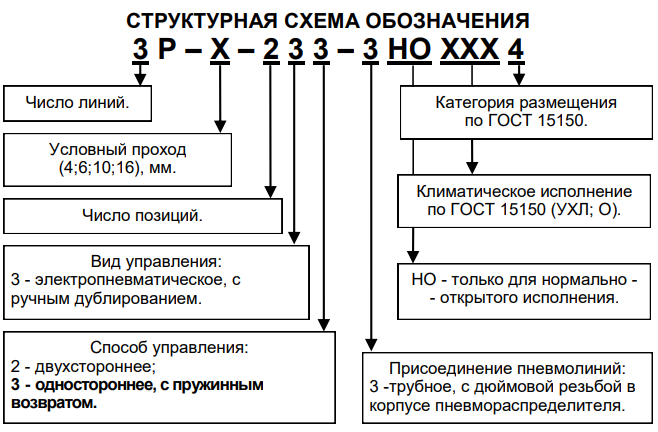

Структурная схема пневмораспределителя 3Р-Х-233-3
