Пневмораспределители типа У71-26Б сдвоенные с пневматической блокировкой

Распределители 3-х линейные сдвоенные с условным проходом (Ду) 40 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированным управлением предназначены для управления кузнечно- прессовыми и другими машинами.

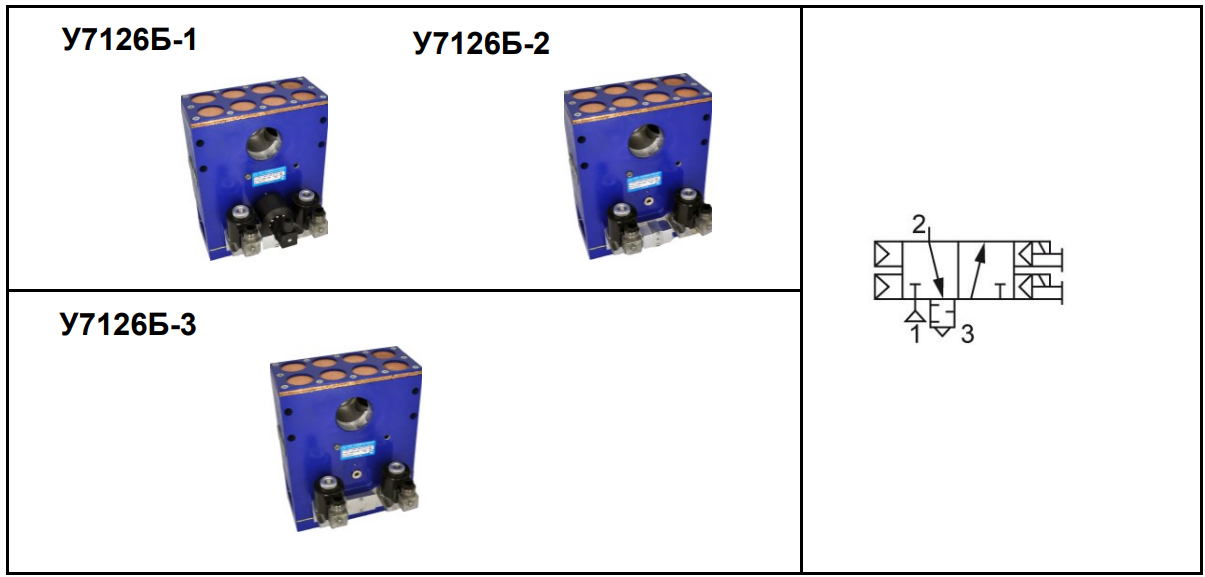

Вместо системы электрического индикатора блокировки У7126А установлен пневматический клапан «И» и реле давления с переключающим контактом соединяют с электрической цепью пресса с помощью розетки по DIN 43650 (входит в комплект распределителя) IP65. Предусмотрено три исполнения по комплектации: У7126Б-1 с пневмоклапанном «И» и реле давления; У7126Б-2 с пневмоклапанном «И» без реле давления; У7126Б-3 без пневмоклапана «И» и без реле давления. Конструкция распределительного устройства: клапанного типа. Присоединение «Вход»/«Выход»: резьбовые отверстия в корпусе распределителя. Виброустойчивость и вибропрочность - III степень жесткости по ГОСТ 28988. Пневмораспределители устанавливаются на обработанную поверхность в любом положении и крепятся с помощью четырех винтов через отверстия в корпусе распределителя или в его основании. Пример записи при заказе распределителя с пневматическим клапаном «И» и без реле давления, условным проходом 40 мм, напр. 24 В постоянного тока, климатического исполнения УХЛ, категории размещения 4
